10 طرح راهبند تلسکوپی مسیر باریک
در پروژه ای که کابینت راهبند باید کنار دیوار باریک نصب می شد, بوم آلومینیومی تلسکوپی با عرض دهانه و شعاع گردش خودرو هماهنگ شد. بازدید محل نشان داد راهبند تلسکوپی مسیر باریک تنها با کوتاه کردن بازو یا انتخاب بدنه کوچک به نتیجه مطلوب نمی رسد؛ میزان هم پوشانی پروفیل ها, طول مفید بوم, محل پایه, توان موتور, تنظیم فنر و موقعیت فتوسل نیز بر عملکرد واقعی گیت اثر دارند. در همان پروژه, ستون سازه ای کنار رمپ اجازه جابه جایی کابینت را نمی داد و بازوی ثابت نیز بخشی از مسیر خودرو را بدون پوشش باقی می گذاشت. استفاده از بوم چندبخشی قابل تنظیم باعث شد طول مانع با دهانه واقعی منطبق شود و فضای سرویس دستگاه حفظ بماند. راهبند تلسکوپی مسیر باریک برای پارکینگ کم عرض, رمپ مسقف, ورودی اداری, گاراژ محدود و گیتی که محل نصب آن میان دیوار و مسیر خودرو فشرده است کاربرد دارد. انتخاب پروفیل ضعیف, هم پوشانی کم یا فنر نامتناسب می تواند به لرزش بازو, فشار بر گیربکس و نیاز زودهنگام به تعمیر منجر شود. مبلغ نهایی نیز به طول بوم, نوع محرک, تجهیزات ایمنی, فونداسیون و روش کنترل وابسته است. حفاظ سازان پس از بررسی هماهگی میان فضای نصب, مسیر حرکت و محدودیت سرویس, مشخصات سفارش را برای پروژه واقعی آماده می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| کابینت کنار دیوار باریک | در این سناریو, بدنه راهبند باید بدون ورود به عرض مفید مسیر نصب شود و درپوش موتور نیز امکان بازشدن داشته باشد. | فاصله دیوار, شعاع گردش خودرو و فضای سرویس پیش از تعیین جهت کابینت اندازه گیری شوند. |
| دهانه با عرض متغیر | بوم تلسکوپی با پروفیل های هم پوشان امکان تنظیم طول مفید را متناسب با عرض نهایی مسیر فراهم می کند. | میزان هم پوشانی ایمن پس از تعیین طول بازو در نقشه ساخت ثبت گردد. |
| رمپ دارای گردش تند | خودرو در مسیر باریک نزدیک پایه می چرخد و ممکن است آینه یا بدنه آن با کابینت راهبند برخورد کند. | جانمایی پایه با حرکت واقعی بزرگ ترین خودروی مجاز کنترل شود. |
| سقف یا تیر مزاحم | در مسیر مسقف, طول و دامنه بازشدن بوم باید با تیر, کانال و تجهیزات بالای گیت هماهنگ باشد. | ارتفاع آزاد در تمام مسیر حرکت بازو بررسی و در صورت نیاز مدل مفصلی تلسکوپی انتخاب شود. |
| بوم چندبخشی LED دار | کابل روشنایی باید از محل اتصال پروفیل ها عبور کند و هنگام تنظیم طول, کشیده یا قطع نشود. | مسیر کابل و محل کانکتور پیش از مونتاژ نهایی بوم مشخص گردد. |
| ورودی متصل به کارت خوان | برد فرمان پس از تأیید کارت, موتور را فعال می کند و فتوسل تا عبور کامل خودرو مسیر را ایمن نگه می دارد. | خط توقف با زمان پردازش کارت و زمان بازشدن کامل هماهنگ شود. |
| خروج خودکار خودرو | لوپ دتکتور حضور خودرو را تشخیص می دهد و بدون نیاز به فرمان راننده, راهبند را باز می کند. | حساسیت لوپ با خودروهای سبک و شرایط واقعی کف تنظیم گردد. |
| فونداسیون کنار تأسیسات | کابل, لوله یا کانال زیر کف ممکن است محل بولت ها و مسیر کابل راهبند را محدود کند. | تأسیسات پنهان پیش از حفاری و اجرای صفحه پایه شناسایی شوند. |
| نگهداری اتصال تلسکوپی | گردوغبار, لقی بست ها و فرسودگی بوش راهنما می توانند هم راستایی پروفیل های بوم را تغییر دهند. | سرویس دوره ای شامل کنترل اتصال, بست, فنر و تعادل کامل بازو باشد. |
اطلاعات تماس
کاربرد راهبند تلسکوپی در پروژه های کم عرض
کاربرد این راهبند از محدودیتی آغاز می شود که میان دیوار, مسیر خودرو و محل نصب تجهیزات وجود دارد. در پارکینگ کوچک ممکن است کابینت فقط در یک سمت قابل نصب باشد, در رمپ اداری ستون سازه ای عرض مفید را کاهش دهد و در گاراژ مسقف, تیر یا لوله سقفی دامنه بازشدن بوم را محدود کند. بازوی تلسکوپی با پروفیل های چندبخشی امکان تنظیم دقیق طول را فراهم می سازد و از بریدن یا افزودن غیراصولی به بوم جلوگیری می کند. مدل مستقیم برای سقف آزاد, طرح مفصلی تلسکوپی برای فضای کوتاه, نمونه LED دار برای گیت کم نور و مدل متصل به کنترل دسترسی برای ورودی هوشمند مناسب است. مزیت واقعی سیستم هنگامی حفظ می شود که طول بازو, محل کابینت و مسیر خودرو به عنوان اجزای یک پروژه واحد بررسی شوند.
پروژه پارکینگ با دیوار نزدیک مسیر
در یک پارکینگ کم عرض, کابینت راهبند معمولاً میان دیوار و خط عبور خودرو قرار می گیرد. اگر بدنه بیش از حد وارد مسیر شود, آینه خودرو یا درِ بازشده با آن برخورد می کند. چسباندن کامل دستگاه به دیوار نیز دسترسی تعمیرکار به موتور, فنر و برد را محدود می سازد. در این پروژه, ابتدا محدوده سرویس روی کف علامت گذاری می شود و سپس مسیر گردش خودرو با چند وسیله نقلیه آزمایش خواهد شد. محل نهایی پایه باید هم عرض کافی برای عبور ایجاد کند و هم امکان بازکردن درپوش و آزادسازی دستی را حفظ نماید.
پس از تثبیت محل کابینت, طول بوم بر اساس عرض مفید باقی مانده تنظیم می شود. بازوی تلسکوپی اجازه می دهد بخش داخلی درون پروفیل اصلی حرکت کند و طول نهایی بدون برش غیرضروری تعیین گردد. میزان هم پوشانی نباید از حد ایمن کمتر شود, زیرا بخش بیرونی در حالت بسته تحت خمش قرار می گیرد. بست ها, پیچ ها و بوش های راهنما پس از تنظیم محکم می شوند. آزمون دستی بوم نشان می دهد که اتصال در طول حرکت لرزش ندارد و وزن نهایی با فنر دستگاه هماهنگ است.

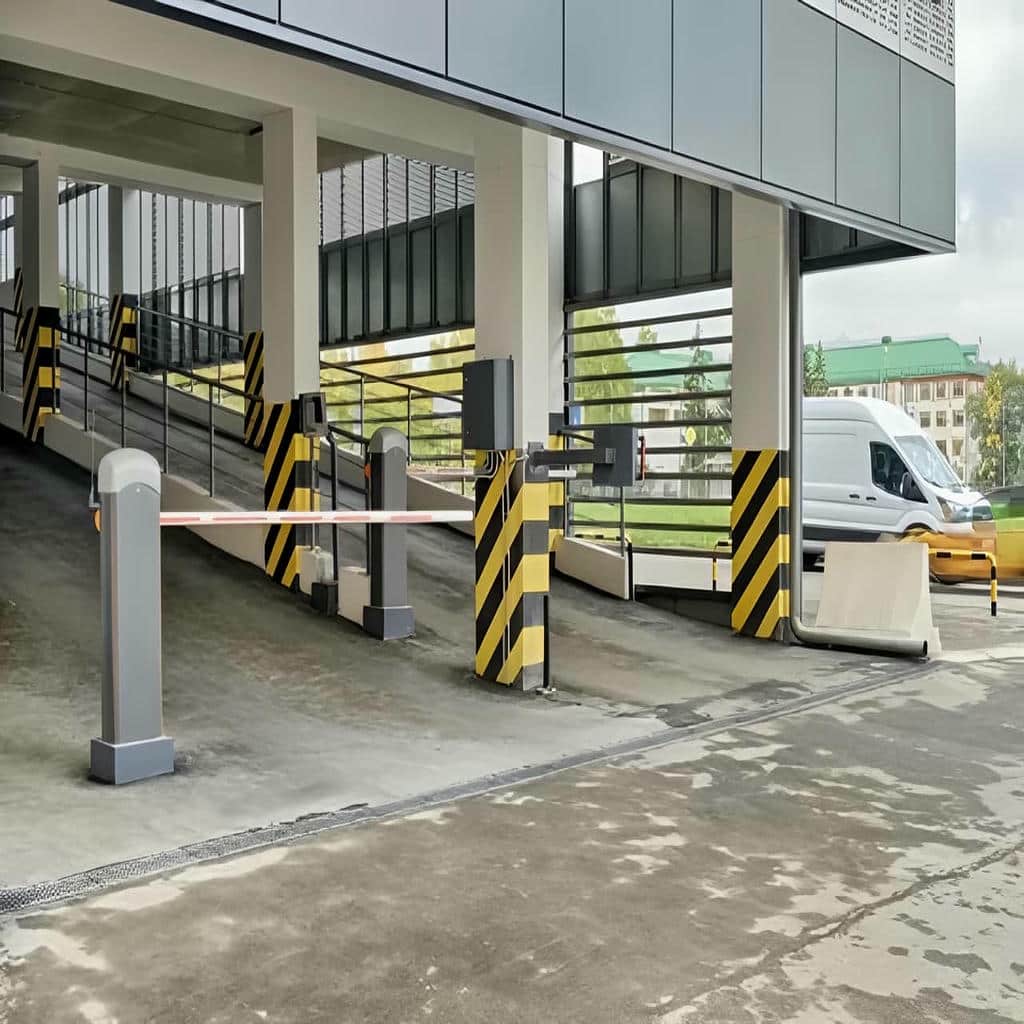

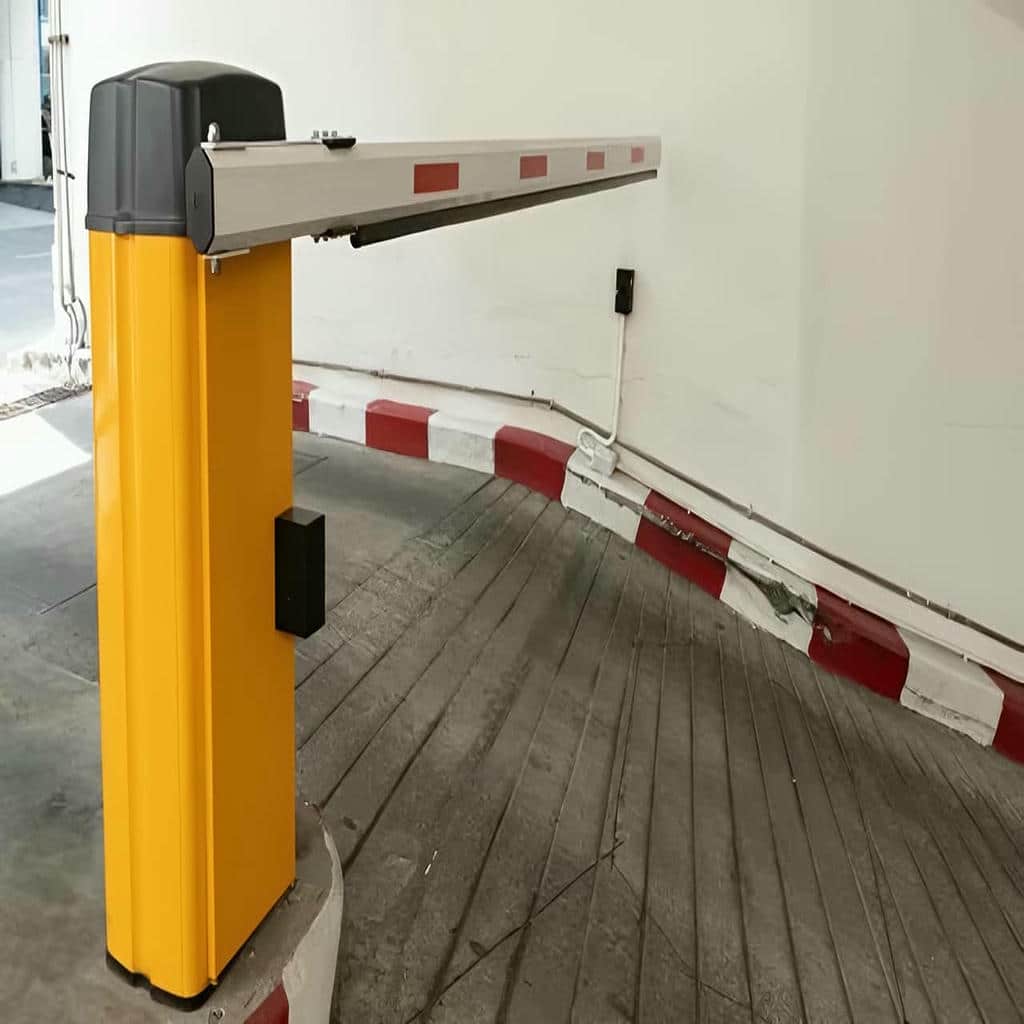

پروژه رمپ باریک با گردش نزدیک پایه
در رمپی که خودرو بلافاصله پس از عبور از گیت می پیچد, جانمایی راهبند فقط با اندازه گیری عرض مستقیم انجام نمی شود. چرخ عقب و گوشه بدنه هنگام گردش مسیر متفاوتی دارند و ممکن است به کابینت یا تکیه گاه انتهایی نزدیک شوند. خط حرکت بزرگ ترین خودروی مجاز روی کف مشخص می شود و پایه بیرون این محدوده قرار می گیرد. اگر فضای جانبی کافی نباشد, جهت کابینت یا محل محور تغییر می کند تا بازو همچنان تمام دهانه را پوشش دهد و بدنه دستگاه وارد مسیر مانور نشود.
در چنین پروژه ای, طول قابل تنظیم بوم کمک می کند انتهای بازو دقیقاً تا مرز مورد نیاز ادامه پیدا کند. بازوی بسیار بلند ممکن است روی بخش غیرضروری مسیر قرار گیرد و هنگام بسته شدن به دیوار یا تجهیزات جانبی نزدیک شود. بخش کوتاه نیز فضای عبور ناخواسته ایجاد می کند. تکیه گاه انتهایی باید در نقطه ای نصب شود که چرخ خودرو با آن تماس نداشته باشد. آزمایش چند مسیر ورود و خروج مشخص می کند که آینه, سپر یا در خودرو با هیچ یک از اجزای گیت تداخل ندارند.
پروژه گیت محدود با کاربران ثابت
در مجتمع یا دفتر کوچک, کاربران معمولاً ثابت هستند و راهبند با ریموت یا کارت خوان کنترل می شود. محل دریافت فرمان باید پیش از خط بوم باشد تا راننده هنگام نزدیک شدن, بازوی تلسکوپی را کاملاً باز ببیند. نصب گیرنده پشت دیوار ضخیم یا تابلو فلزی می تواند برد ریموت را کاهش دهد و خودرو را بیش از حد به مانع نزدیک کند. در مدل کارت خوان, پایه کنترل باید خارج از مسیر آینه قرار گیرد و راننده بدون بازکردن کامل در بتواند کارت را ارائه کند.
لوپ خروج می تواند در بخش داخلی مسیر نصب شود تا کاربران برای خروج دوباره از ریموت استفاده نکنند. فتوسل و لوپ ایمنی تا عبور کامل خودرو مانع بسته شدن بوم می شوند. در مسیر باریک, توقف خودرو زیر بازو احتمال بیشتری دارد؛ بنابراین ارتفاع سنسور و محل حلقه باید با طول خودروهای واقعی تنظیم شوند. مسیر عابر نیز نباید زیر بوم قرار گیرد. تفکیک محدوده پیاده از گیت خودرو, استفاده روزانه را منظم تر می کند و خطر ورود فرد به نقطه حرکت بازو را کاهش می دهد.
- فضای سرویس کابینت پیش از تعیین محل پایه حفظ شود.
- مسیر گردش بزرگ ترین خودرو روی کف بررسی گردد.
- طول بوم فقط تا مرز مفید کنترل ورودی ادامه یابد.
- محل ریموت یا کارت خوان پیش از خط توقف قرار گیرد.
- مسیر عابر از محدوده حرکت راهبند جدا بماند.

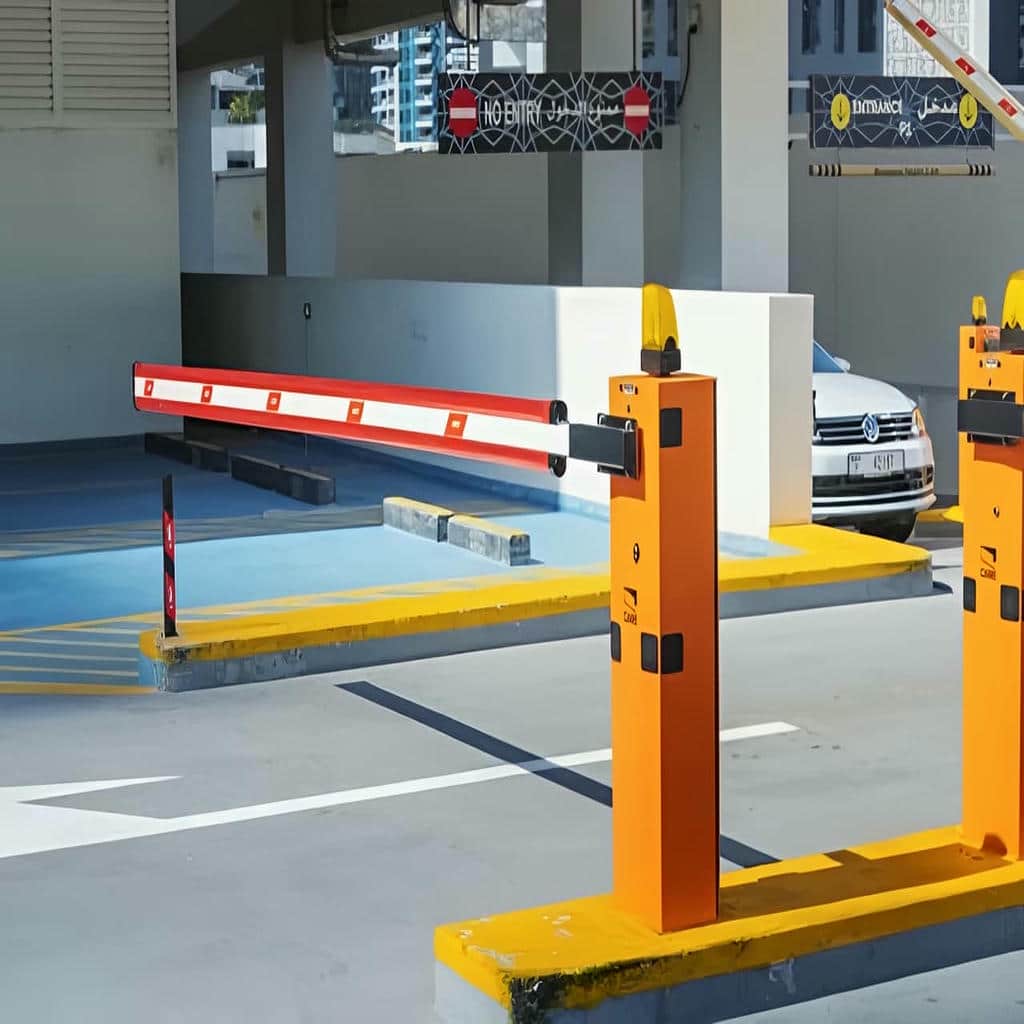

ساختار بوم تلسکوپی متناسب با محدودیت پروژه
پس از تعیین محل نصب, ساختار بازو باید با طول نهایی و ظرفیت موتور هماهنگ شود. پروفیل بیرونی, بخش کشویی داخلی, بوش راهنما, بست تثبیت, نوار بازتابنده, کابل LED, محور و فنر تعادل به صورت یک مجموعه کار می کنند. افزایش طول بوم, گشتاور وارد بر موتور و فشار روی اتصال تلسکوپی را بیشتر می کند. جنس آلومینیومی وزن را کاهش می دهد, اما ضخامت و شکل مقطع باید برای خمش بخش بیرونی کافی باشند. اگر پروفیل ها هم راستا نباشند یا هم پوشانی کمی داشته باشند, نوک بازو در هر سیکل لرزش خواهد داشت. کیفیت دستگاه تنها به قدرت گیربکس وابسته نیست؛ اتصال بوم, تنظیم فنر و نحوه عبور کابل نیز باید با شرایط همان پروژه ساخته و رگلاژ شوند.
پروفیل های هم پوشان و طول قابل تنظیم
بوم تلسکوپی معمولاً از یک پروفیل اصلی و یک یا چند بخش داخلی تشکیل می شود که درون یکدیگر قرار می گیرند. این ساختار اجازه می دهد طول نهایی پس از اندازه گیری دقیق دهانه تنظیم شود. سطح تماس میان پروفیل ها باید به اندازه ای باشد که بخش بیرونی در حالت بسته دچار افتادگی یا پیچش نشود. بوش یا راهنمای داخلی, حرکت و هم راستایی را کنترل می کند. اگر لقی زیاد باشد, بازو هنگام شروع و توقف صدا می دهد و فشار متناوب به بست های تثبیت وارد خواهد شد.
پس از تعیین طول, بست ها یا پیچ های قفل کننده با گشتاور مناسب بسته می شوند. سوراخ کاری تصادفی روی پروفیل می تواند مقطع را ضعیف کند و امکان تنظیم آینده را از بین ببرد. نوار بازتابنده نیز باید محل اتصال بخش ها را بپوشاند, بدون آنکه بازدید پیچ ها دشوار شود. در زمان حمل, بخش داخلی جمع می شود تا احتمال خم شدن کاهش یابد. تنظیم نهایی در محل نصب انجام خواهد شد؛ زیرا عرض واقعی پس از اجرای کف و فونداسیون ممکن است با نقشه اولیه اختلاف جزئی داشته باشد.
کابل LED و جزئیات ظاهری بوم
در مدل LED دار, کابل باید از داخل پروفیل های تلسکوپی عبور کند یا در مسیری محافظت شده کنار بازو قرار گیرد. تغییر طول بوم بدون پیش بینی کابل آزاد می تواند باعث کشیدگی, قطع اتصال یا گیرکردن سیم میان دو پروفیل شود. کانکتورها باید در نقطه ای قابل دسترس نصب شوند و در برابر لرزش مقاوم باشند. نور روی بازو باید در حالت بسته, محل مانع را برای راننده مشخص کند و با فرمان بازشدن یا چراغ هشدار هماهنگ باشد.
رنگ بدنه, نوار بازتابنده و طرح پروفیل می توانند با نمای ورودی هماهنگ شوند, اما ظاهر نباید بر عملکرد اتصال اثر منفی بگذارد. پوشش ضخیم روی بخش کشویی ممکن است حرکت یا تنظیم آن را دشوار کند. لبه های پروفیل باید بدون زائده باشند تا کابل و بوش آسیب نبینند. پس از مونتاژ, روشنایی در تمام طول بازو آزمایش می شود و بوم چند سیکل حرکت می کند. هرگونه خاموشی لحظه ای یا کشیده شدن کابل پیش از تحویل اصلاح خواهد شد.
موتور گیربکس و فنر متناسب با بازوی چندبخشی
موتور و گیربکس باید وزن کامل پروفیل ها, اتصالات و تجهیزات نورپردازی را حرکت دهند. ظرفیت دستگاه تنها بر اساس عرض دهانه انتخاب نمی شود؛ محل قرارگیری بخش داخلی و میزان بیرون آمدگی آن نیز توزیع وزن را تغییر می دهد. بازوی بلندتر در شروع حرکت گشتاور بیشتری ایجاد می کند و در انتهای مسیر می تواند لرزش محسوس تری داشته باشد. برد فرمان با شروع نرم و کاهش سرعت پیش از توقف, ضربه وارد بر محور و بست تلسکوپی را محدود می سازد.
فنر تعادل بخشی از وزن بازو را جبران می کند و باید پس از تنظیم طول نهایی رگلاژ شود. کوتاه یا بلندکردن بوم بدون تنظیم دوباره فنر می تواند موتور را در یکی از جهت ها تحت فشار قرار دهد. در حالت خلاص دستی, بازو باید با نیروی کنترل شده بالا و پایین برود و جهش ناگهانی نداشته باشد. نتیجه رگلاژ, تعداد دور یا موقعیت تنظیم ثبت می شود تا در سرویس آینده امکان مقایسه وجود داشته باشد. چند سیکل متوالی نیز ثبات حرکت و دمای موتور را نشان می دهد.
- هم پوشانی پروفیل ها کمتر از حد ایمن ساخت نباشد.
- بوش داخلی از لقی و پیچش بخش کشویی جلوگیری کند.
- مسیر کابل LED با قابلیت تنظیم طول هماهنگ شود.
- موتور بر اساس وزن نهایی بوم انتخاب گردد.
- فنر پس از تثبیت طول بازو دوباره رگلاژ شود.
اندازه گیری و اجرای راهبند در مسیر باریک
اجرای پروژه از ثبت عرض واقعی, خط گردش خودرو و محدودیت اطراف پایه آغاز می شود. اندازه گیری فقط فاصله میان دو دیوار نیست؛ جدول, ستون, پایه کارت خوان, محل توقف و فضای بازشدن در خودرو نیز در عرض مفید اثر دارند. شیب کف می تواند ارتفاع انتهای بوم را تغییر دهد و تأسیسات زیرزمین ممکن است جای فونداسیون را محدود کنند. محل کابینت و تکیه گاه ابتدا روی کف علامت گذاری می شود و خودروهای معمول پروژه از مسیر عبور می کنند. سپس طول بازوی تلسکوپی, موقعیت فتوسل و حلقه لوپ تعیین خواهد شد. پس از نصب, حرکت بوم, توقف نرم, فاصله از موانع و عملکرد اضطراری آزمایش می شوند. دقت این مرحله مشخص می کند مزیت بازوی قابل تنظیم در عمل به حفظ فضای عبور منجر می شود یا تنها روی مشخصات محصول باقی می ماند.
برداشت عرض مفید و شعاع گردش خودرو
عرض مفید از نزدیک ترین موانع ثابت در دو طرف مسیر اندازه گیری می شود. پایه راهبند, تکیه گاه انتهایی و کارت خوان نیز پس از نصب بخشی از همین موانع خواهند بود. برای مسیر مستقیم, کنترل فاصله جانبی کافی نیست؛ اما در رمپ یا پیچ نزدیک گیت, مسیر چرخ عقب و گوشه بدنه باید جداگانه بررسی شوند. چند خط روی کف می تواند محدوده حرکت خودرو را مشخص کند و به تیم اجرا نشان دهد کدام نقطه برای کابینت ایمن تر است.
پس از جانمایی, فاصله محور بوم تا انتهای مسیر کنترل محاسبه می شود. طول بازو باید مانع عبور ناخواسته باشد, اما نباید روی دیوار, مسیر عابر یا بخش غیرضروری امتداد یابد. مقدار تنظیم تلسکوپی روی نقشه ثبت می شود و حداقل هم پوشانی پروفیل ها کنترل خواهد شد. اگر طول مورد نیاز از ظرفیت ایمن مدل بیشتر باشد, باید دستگاه یا آرایش دیگری انتخاب شود. افزایش بیش از حد بخش کشویی برای رسیدن به دهانه, جایگزین انتخاب بوم مناسب نیست.
فونداسیون و مسیر کابل در فضای فشرده
فونداسیون باید بدنه را تراز نگه دارد و نیروی حرکت بوم را به زمین منتقل کند. نصب روی سنگ یا کف کم ضخامت می تواند پس از تکرار سیکل باعث لق شدن بولت ها شود. در مسیر باریک, حتی انحراف جزئی کابینت ممکن است چند سانتی متر از فضای عبور را کم کند. صفحه پایه مطابق الگوی واقعی دستگاه اجرا می شود و جهت بازشدن درپوش پیش از بتن ریزی بررسی خواهد شد. محل تکیه گاه نیز باید خارج از مسیر چرخ خودرو قرار گیرد.
کابل قدرت, فرمان, فتوسل, شبکه و لوپ از لوله های محافظ عبور می کنند. در فضای محدود, مسیر لوله نباید زیر بولت ها یا در محل تخریب آینده قرار گیرد. سیم های فرمان از کابل موتور فاصله می گیرند تا نویز ایجاد نشود. همه کابل ها پیش از پوشاندن کف آزمایش و در دو انتها برچسب گذاری خواهند شد. حلقه لوپ نیز بر اساس اندازه خودرو اجرا می شود. حفظ یک مسیر خالی برای توسعه آینده می تواند افزودن پلاک خوان یا چراغ راهنما را بدون تخریب گسترده ممکن سازد.
آزمون نهایی با سناریوی واقعی عبور
پس از نصب, بوم در حالت خلاص حرکت داده می شود تا تعادل فنر, هم راستایی پروفیل ها و نبود گیر بررسی گردد. سپس نقاط باز و بسته و سرعت انتهایی روی برد تنظیم می شوند. فتوسل با قرارگیری مانع آزمایش خواهد شد و دستگاه نباید در حضور خودرو بسته شود. چراغ هشدار نیز پیش از حرکت فعال می گردد. بازو در حالت بسته باید روی تکیه گاه بنشیند و در حالت باز, عرض و ارتفاع کافی برای عبور ایجاد کند.
آزمون عملی با خودروهای کوتاه, بلند و دارای شعاع گردش متفاوت انجام می شود. راننده از محل واقعی ریموت یا کارت خوان استفاده می کند و زمان بازشدن ثبت خواهد شد. سپس خودرو زیر بوم متوقف می شود تا واکنش لوپ و فتوسل بررسی گردد. قطع برق نیز شبیه سازی می شود تا خلاص کن یا باتری پشتیبان آزمایش شود. اگر نوک بوم لرزش, افتادگی یا تماس نزدیک با مانع داشته باشد, طول تلسکوپی, فنر یا محل پایه پیش از تحویل اصلاح خواهد شد.
- عرض مفید پس از لحاظ کردن تمام تجهیزات جانبی سنجیده شود.
- مسیر چرخ عقب و گوشه بدنه در گردش بررسی گردد.
- فونداسیون بدون کاهش فضای عبور اجرا شود.
- کابل ها پیش از تکمیل کف آزمایش و ثبت گردند.
- تحویل با چند خودرو و حالت قطع برق انجام شود.
قیمت, سفارش و خدمات حفاظ سازان برای پروژه تلسکوپی
برآورد راهبند تلسکوپی از ترکیب عرض دهانه, ساختار بازو و محدودیت نصب به دست می آید. تعداد بخش های پروفیل, میزان تنظیم طول, جنس آلومینیوم, بوش راهنما, بست ها, موتور, گیربکس و فنر بر مشخصات سفارش اثر دارند. مدل LED دار, مفصلی, ریموتی یا متصل به کارت خوان نیز تجهیزات یکسانی ندارد. وضعیت فونداسیون, فاصله برق, اجرای لوپ و محل پایه کنترل, دامنه نصب را تغییر می دهند. حفاظ سازان تصاویر مسیر, ابعاد و الگوی تردد را بررسی می کند تا خرید آنلاین به انتخاب صرفاً ظاهری محدود نشود. مقایسه پیشنهادها نیز باید بر اساس طول واقعی بوم, میزان هم پوشانی, ظرفیت موتور, تجهیزات ایمنی, نصب و رگلاژ یکسان انجام گیرد تا تفاوت فنی هر سفارش قابل تشخیص باشد.
عوامل مؤثر بر قیمت راهبند تلسکوپی
طول نهایی بوم و تعداد پروفیل های کشویی از عوامل اصلی هستند. افزایش طول می تواند مقطع قوی تر, بوش دقیق تر و موتور متناسب تری نیاز داشته باشد. نوع اتصال, بست تثبیت, نوار بازتابنده و LED نیز جزئیات ساخت را تغییر می دهند. مدل مفصلی تلسکوپی نسبت به بازوی مستقیم قطعات و تنظیم بیشتری دارد. نوع برد, سرعت حرکت, باتری پشتیبان و قابلیت اتصال به کنترل دسترسی باید در شرح فنی سفارش مشخص شوند.
شرایط اجرا بخش دیگری از برآورد است. فونداسیون, کابل کشی, شیار لوپ, پایه کارت خوان و اصلاح مسیر خودرو ممکن است به عملیات جداگانه نیاز داشته باشند. بسته بندی بوم چندبخشی نیز باید از پروفیل داخلی, بوش و کابل LED محافظت کند. مقایسه فقط بر اساس مبلغ نهایی کافی نیست؛ کیفیت هم پوشانی, ظرفیت موتور و خدمات تنظیم باید بررسی شوند. دستگاهی که بدون رگلاژ فنر و آزمون ایمنی تحویل شود, بخشی از هزینه واقعی پروژه را به مرحله بهره برداری منتقل می کند.
مراحل خرید آنلاین بر اساس ابعاد پروژه
خرید آنلاین با ارسال تصاویر مسیر, عرض دهانه, محل دیوار و نوع خودروها آغاز می شود. تصاویر باید محل احتمالی کابینت, شعاع گردش, سقف و موانع نزدیک را نشان دهند. تعداد تردد و روش فرمان مانند ریموت, شستی, کارت خوان یا لوپ خروج نیز اعلام خواهد شد. سپس طول بوم, تعداد بخش ها و ظرفیت موتور بررسی می شوند. اگر مسیر شکل نامنظم یا فضای سرویس بسیار محدودی داشته باشد, بازدید پیش از تولید از اصلاحات بعدی جلوگیری می کند.
پس از تأیید جانمایی, مشخصات پروفیل, هم پوشانی, رنگ, موتور و سنسورها در سفارش ثبت می شوند. حفاظ سازان می تواند نقشه اولیه فونداسیون و کابل را پیش از ارسال ارائه کند تا زیرسازی آماده باشد. بوم هنگام حمل در حالت جمع شده بسته بندی می شود و محل بست ها در برابر ضربه محافظت خواهد شد. نصب نهایی با تنظیم طول, فنر و نقاط توقف کامل می شود. نتیجه آزمون و تنظیمات نیز برای سرویس های بعدی در اختیار مسئول پروژه قرار می گیرد.

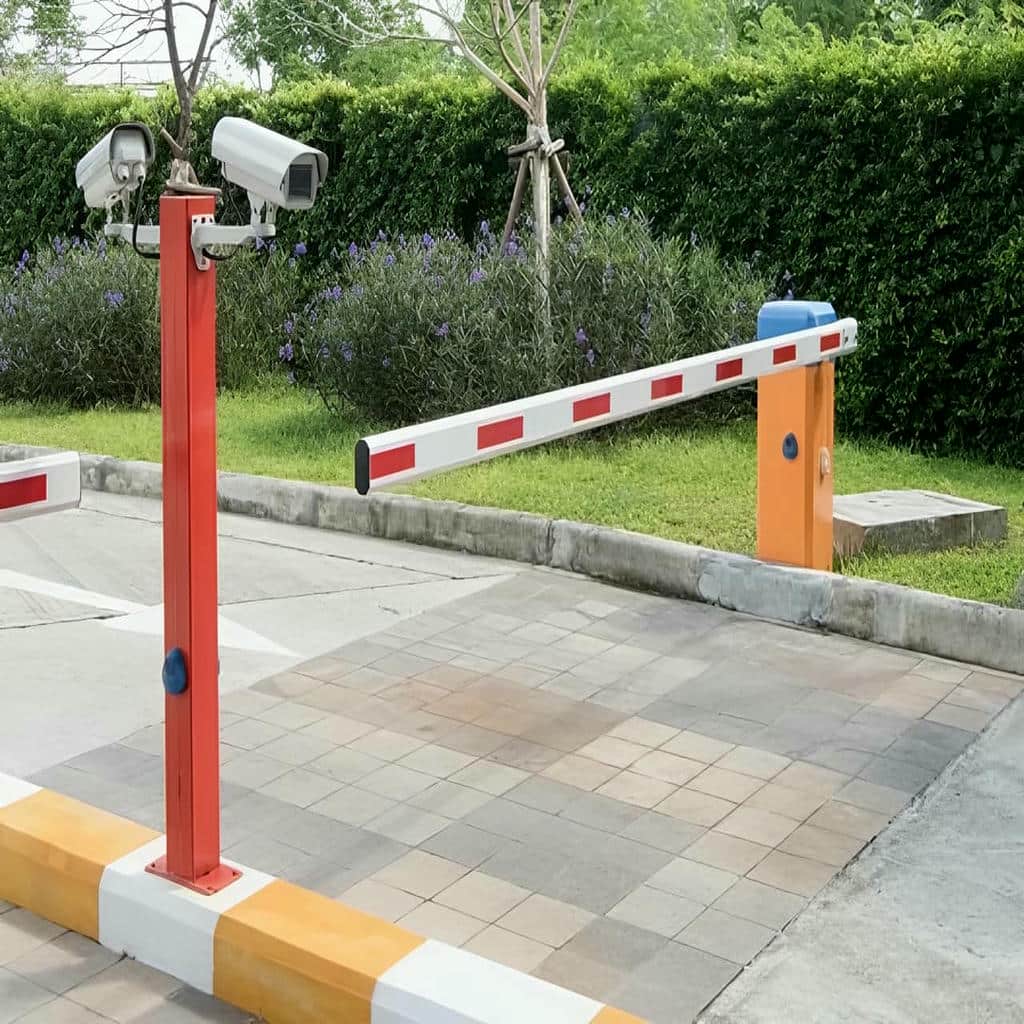

نگهداری و تعمیر اتصال تلسکوپی
سرویس دوره ای باید بست ها, بوش راهنما, هم راستایی پروفیل ها, فنر, موتور و کابل LED را پوشش دهد. صدای تقه, لقی بخش داخلی, افتادگی نوک بوم یا تغییر نقطه توقف نشانه نیاز به بازبینی هستند. گردوغبار می تواند میان پروفیل ها جمع شود و هنگام تنظیم طول, سطح داخلی را خراش دهد. تمیزکاری و کنترل پیچ ها از حرکت ناخواسته بخش کشویی جلوگیری می کند. اتصال برق LED نیز باید از نظر کشیدگی و قطع لحظه ای بررسی شود.
در عیب یابی, ابتدا گیر مکانیکی, میزان هم پوشانی, تنظیم فنر و سلامت بست ها کنترل می شوند و سپس موتور و برد بررسی خواهند شد. تعویض موتور بدون رفع سنگینی یا لقی بوم ممکن است مشکل را تکرار کند. پس از برخورد خودرو, پروفیل ها, محور و بولت های پایه باید ارزیابی شوند. سوابق تنظیم طول و مشخصات قطعات, زمان تعمیر را کاهش می دهند. بعد از هر تعمیر نیز حرکت کامل بوم, فتوسل, لوپ و خلاص کن دستی دوباره آزمایش خواهند شد.
- استعلام بر اساس طول واقعی و تعداد بخش های بوم انجام شود.
- هم پوشانی و نوع بست در مشخصات سفارش ثبت گردند.
- تصاویر مسیر و شعاع گردش پیش از تولید بررسی شوند.
- بسته بندی از پروفیل داخلی و کابل LED محافظت کند.
- سرویس دوره ای شامل رگلاژ فنر و اتصال تلسکوپی باشد.
این مدل برای پارکینگ, رمپ و ورودی کم عرضی مناسب است که طول بوم باید دقیقاً با دهانه تنظیم شود یا فضای اطراف پایه محدود باشد. پروفیل چندبخشی امکان تنظیم بازو را فراهم می کند, اما حداقل هم پوشانی باید حفظ شود. محل کابینت, شعاع گردش خودرو و فضای سرویس نیز پیش از سفارش بررسی می شوند تا دستگاه باعث کاهش عرض مفید مسیر نشود.
بخش داخلی درون پروفیل اصلی حرکت می کند و پس از رسیدن به طول مورد نیاز با بست یا پیچ مناسب ثابت می شود. میزان هم پوشانی باید برای تحمل خمش کافی باشد و نمی توان بخش داخلی را بدون محدودیت بیرون آورد. تنظیم نهایی پس از نصب پایه و اندازه گیری واقعی دهانه انجام می شود. سپس فنر, نقاط توقف و تکیه گاه با وزن جدید بازو رگلاژ خواهند شد.
عرض مفید دهانه, تصاویر مسیر, فاصله دیوار تا محل پایه و نوع خودروها باید ارسال شوند. شعاع گردش, ارتفاع سقف, تعداد تردد و روش فرمان نیز اهمیت دارند. اگر بوم LED دار, مفصلی, کارت خوان یا لوپ خروج نیاز است, باید از ابتدا مشخص شود. این اطلاعات به تعیین طول, تعداد بخش ها, ظرفیت موتور و تجهیزات ایمنی کمک می کنند.
قیمت به طول بازو, تعداد پروفیل ها, جنس آلومینیوم, بوش, بست, توان موتور و نوع گیربکس وابسته است. LED, فتوسل, لوپ, کارت خوان و برق پشتیبان نیز مشخصات سفارش را تغییر می دهند. فونداسیون, کابل کشی, نصب و رگلاژ نهایی بر بخش اجرا اثر دارند. مقایسه پیشنهادها باید با طول, قطعات و خدمات یکسان انجام شود.
بله, تغییر طول بازو توزیع وزن و گشتاور وارد بر محور را تغییر می دهد. پس از کوتاه یا بلندکردن بوم, فنر باید دوباره تنظیم شود تا موتور در حرکت بالا یا پایین تحت فشار نامتعادل قرار نگیرد. دستگاه در حالت خلاص و سپس در چند سیکل خودکار آزمایش می شود. نادیده گرفتن این مرحله می تواند باعث کندی حرکت, لرزش یا استهلاک گیربکس شود.
لقی بخش داخلی, افتادگی نوک بوم, صدای تقه, حرکت پروفیل از محل تنظیم و قطع شدن LED از نشانه های نیاز به بررسی هستند. گردوغبار, شل شدن بست یا فرسودگی بوش می توانند علت مشکل باشند. ابتدا اتصال و هم راستایی کنترل می شوند و سپس موتور و فنر بررسی خواهند شد. پس از تعمیر, حرکت کامل و تجهیزات ایمنی دوباره آزمایش می شوند.
جمع بندی
انتخاب میان 10 طرح راهبند تلسکوپی مسیر باریک باید از عرض مفید, شعاع گردش و فضای واقعی کنار پایه آغاز شود. مدل مستقیم, LED دار, مفصلی و متصل به کنترل هوشمند برای محدودیت های یکسان ساخته نشده اند. پروفیل آلومینیومی, بوش راهنما, میزان هم پوشانی, بست, موتور, فنر تعادل, فتوسل و لوپ دتکتور باید در یک طرح اجرایی هماهنگ شوند. اندازه گیری دقیق و اجرای فونداسیون تراز نیز از کاهش عرض عبور, افتادگی بوم و تعمیرات زودهنگام جلوگیری می کنند. بیرون آوردن بیش از حد بخش کشویی یا تغییر طول بدون رگلاژ فنر می تواند فشار گیربکس را افزایش دهد. حفاظ سازان با دریافت تصاویر, ابعاد و الگوی تردد, مشخصات محصول را با محدودیت پروژه تطبیق می دهد. برای دریافت مشاوره, خرید آنلاین یا استعلام قیمت روز, اطلاعات مسیر را ارسال کنید تا پشتیانی اجرایی و ترکیب مناسب بوم, موتور و تجهیزات کنترل پیش از ساخت و نصب تعیین شود.
