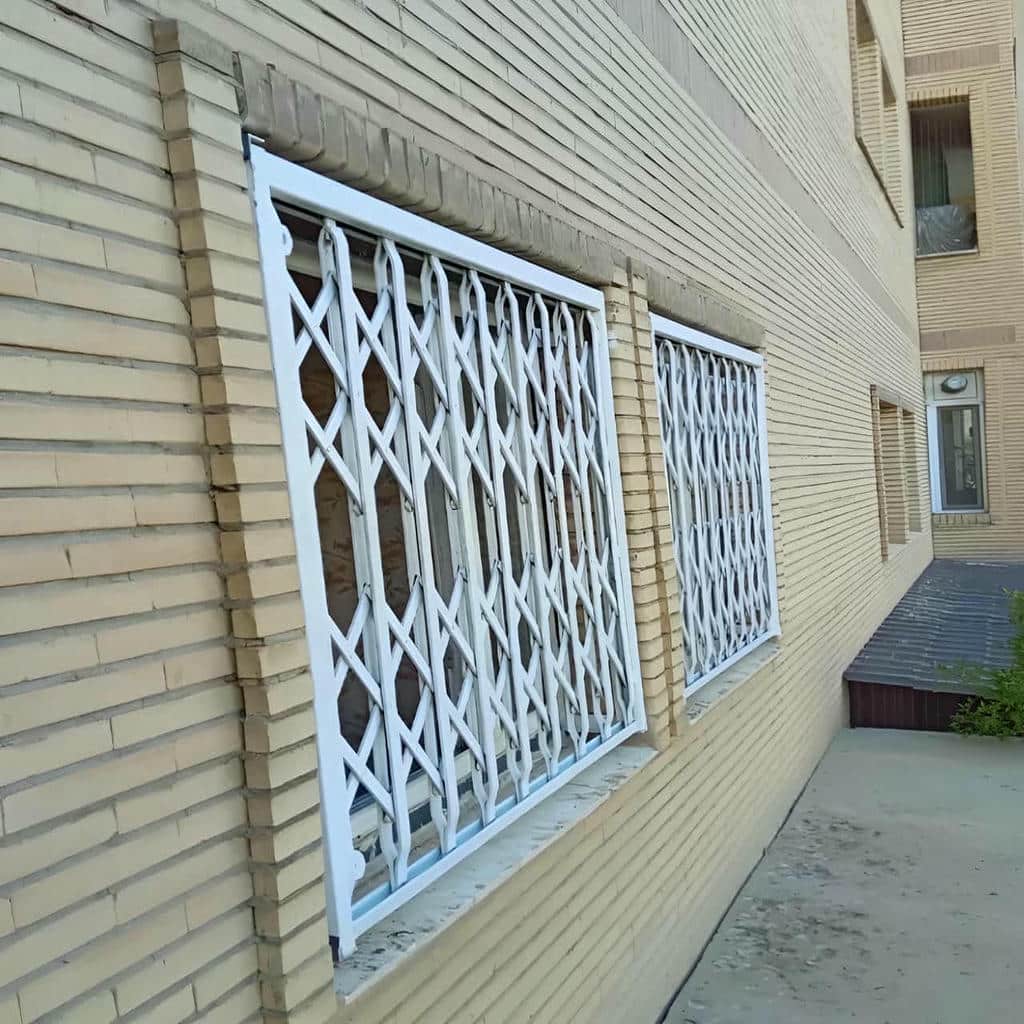

13 مدل حفاظ پنجره متحرک کشویی
در پروژه ای که پنجره عریض اتاق به تراس کم عمق باز می شود, حفاظ باید روی ریل حرکت کند تا فضای عبور حفظ شود و لنگه فلزی در مسیر مبلمان یا پرده نچرخد. در بازدبد نخست چنین محلی, عرض دهانه, طول دیوار جانبی, عمق قاب, مسیر دستگیره و وضعیت سنگ زیر پنجره تعیین می کنند که حفاظ پنجره متحرک کشویی با چه آرایشی ساخته شود. مدل یک لنگه برای دهانه ای مناسب است که کنار آن فضای جمع شدن کامل وجود دارد, اما در پروژه محدود میان دو دیوار, ساختار دولنگه, تلسکوپی یا ترکیب بخش ثابت و متحرک منطقی تر خواهد بود. حفاظ پنجره متحرک کشویی به فریم گونیا, ریل تراز, چرخ متناسب با وزن, قفل محافظت شده, استوپر و قطعه ضد بلندشدن نیاز دارد. اگر اندازه گیری یا جانمایی ریل با بی دقتی انجام شود, لنگه در بخشی از مسیر گیر می کند, عرض مفید بازشو کاهش می یابد یا فشار نامساوی به زیرکار وارد می شود. نوع پروفیل, تراکم طرح, پوشش ضدزنگ و امکان نظافت ریل نیز بر دوام پروژه اثر دارند. هزینه نهایی به ابعاد, تعداد لنگه ها, مدل حرکت, یراق آلات, متریال و دشواری اجرا وابسته است. حفاظ سازان با بررسی مسیر واقعی حرکت و آماده سازی نقشه ساخت, انتخاب مدل و سفارش حرفه ای را با شرایط محل هماهنگ می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| دهانه با دیوار آزاد در یک سمت | در این سناریو, لنگه کشویی روی یک ریل مستقیم حرکت می کند و کنار دیوار جمع می شود تا بخش بزرگی از پنجره برای عبور یا شست وشو باز بماند. | طول فضای جانبی همراه با موانع واقعی اندازه گیری شود تا لنگه به طور کامل از مقابل دهانه کنار برود. |
| پنجره محدود میان دو ستون | برای چنین پروژه ای, مدل دولنگه یا تلسکوپی با تقسیم وزن و عرض فریم, نیاز کمتری به فضای جمع شدن یک طرفه دارد. | ضخامت مجموعه لنگه ها در حالت جمع شده و عرض مفید باقی مانده پیش از ساخت محاسبه شود. |
| کف دارای آبچکان یا شیب | ریل پایین باید روی زیرسازی تراز اجرا شود تا شیب سنگ, بندها و مسیر تخلیه آب باعث فشار نامساوی بر چرخ ها نشوند. | راه خروج آب باز بماند و ریل در نقطه ای قرار گیرد که نظافت آن ممکن باشد. |
| نیاز به دسترسی روزانه | در پنجره ای که برای ورود به تراس یا رسیدن به تجهیزات بیرونی استفاده می شود, حرکت نرم و بازشوی مفید بر انتخاب مدل اثر مستقیم دارد. | جهت حرکت, محل دستگیره و نقطه توقف با مسیر استفاده روزانه هماهنگ شوند. |
| نمای سنگی حساس | صفحات اتصال فریم ثابت و مسیر ریل باید به زیرکار مقاوم برسند و تنها بر لبه سنگ یا پوشش نما تکیه نکنند. | محل مهار پیش از تولید روی نقشه مشخص شود تا سوراخ کاری اضطراری در نقطه ضعیف رخ ندهد. |
| لنگه عریض و سنگین | مقطع پروفیل, تعداد چرخ ها, ظرفیت ریل و تقویت پایین فریم باید با وزن واقعی لنگه کشویی هماهنگ باشند. | برای وزن بالا, تقسیم لنگه یا استفاده از یراق آلات متناسب به جای افزایش فشار حرکتی بررسی شود. |
| نیاز امنیتی بیشتر | قفل محافظت شده, قطعه ضد بلندشدن, استوپر مقاوم و هم پوشانی مناسب فریم ها, مسیرهای دست کاری حفاظ را محدود می کنند. | امنیت تنها از تراکم پروفیل سنجیده نشود و تمام اجزای حرکتی نیز در ارزیابی قرار گیرند. |
| محیط مرطوب و پرگردوغبار | ریل, چرخ, جوش ها و پشت فریم به پوشش ضدزنگ, مسیر تخلیه و دسترسی دوره ای برای نظافت و نگهداری نیاز دارند. | نوع چرخ و پوشش با شرایط محیط انتخاب شود تا حرکت در طول زمان سنگین نشود. |
| سفارش نهایی پروژه | ابعاد دهانه, فضای جانبی, تعداد لنگه, نوع ریل, رنگ, قفل, روش نصب و مسیر ارسال باید پیش از تولید ثبت شوند. | نقشه تأییدشده مبنای ساخت, آزمایش کارگاهی, نصب و تحویل نهایی قرار گیرد. |
اطلاعات تماس
انتخاب 13 مدل بر اساس مسیر حرکت پروژه
در مرحله شناخت پروژه, مدل حفاظ از روی فضای واقعی اطراف پنجره تعیین می شود, نه صرفاً از روی شکل ظاهری نمونه ها. سیزده گزینه قابل بررسی شامل یک لنگه جانبی, دولنگه روبه رو, تلسکوپی دومسیره, تلسکوپی چندبخشی, ترکیب ثابت و متحرک, مدل کشویی داخلی, مدل بیرونی نما, شبکه ای متحرک, خطی مدرن, فرفورژه کشویی, مدل کم ارتفاع, مدل تقویت شده و حفاظ دارای قفل مرکزی هستند. تفاوت آن ها در عرض بازشوی مفید, فضای جمع شدن, وزن هر لنگه, تعداد ریل ها و محل قفل دیده می شود. پنجره ای که کنار آن یک دیوار آزاد دارد با دهانه ای میان دو ستون, راهکار مشترکی نمی خواهد. همچنین مدل انتخابی باید با مسیر پرده, توری, دستگیره و رفت وآمد هماهنگ شود تا حرکت حفاظ, کاربری اصلی پنجره را محدود نکند. این مقایسه پروژه محور کمک می کند ظرفیت حرکت, فضای اشغال شده و سطح دسترسی هر گزینه پیش از سفارش روشن شود.

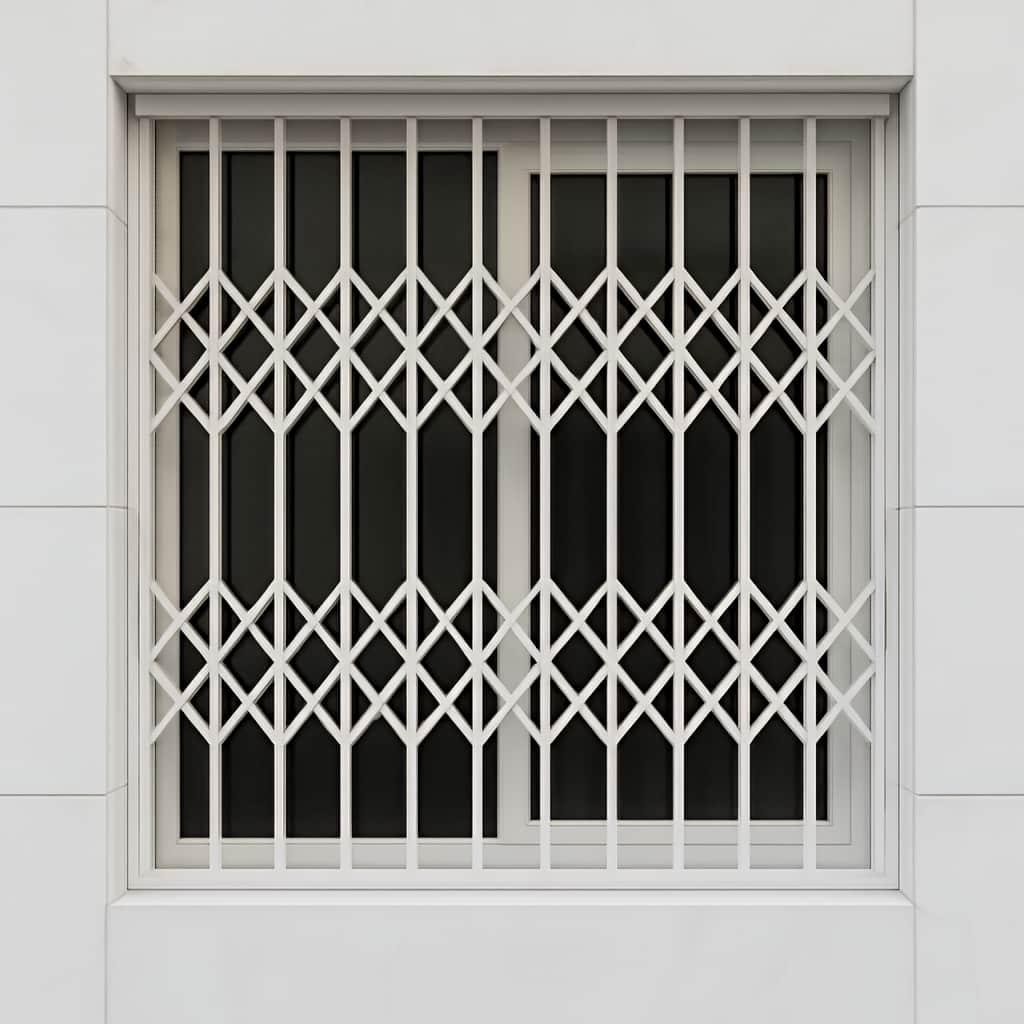

مدل یک لنگه در پروژه دارای فضای جانبی کامل
وقتی یک سمت پنجره دیوار آزاد و بدون مانع دارد, مدل یک لنگه می تواند تمام فریم متحرک را روی همان مسیر جمع کند. این ساختار از نظر تعداد ریل و قطعات حرکتی ساده تر است و نگهداری آن نیز معمولاً آسان تر انجام می شود. با این حال, طول دیوار آزاد باید برابر با عرض واقعی لنگه و فضای لازم برای دستگیره و استوپر باشد. وجود لوله, قاب سنگی, کلید یا برآمدگی نما ممکن است بخشی از مسیر را غیرقابل استفاده کند و باعث شود لنگه کامل کنار نرود. این سناریو زمانی نتیجه خوبی می دهد که مسیر حرکت از ابتدا تا انتها پیوسته, قابل نظافت و بدون تغییر ناگهانی عمق باشد.
در دهانه عریض, ساخت یک لنگه بسیار بزرگ وزن را روی تعداد محدودی چرخ متمرکز می کند. اگر ریل و زیرسازی متناسب نباشند, حرکت به مرور سنگین می شود و توقف لنگه فشار زیادی به استوپر وارد می کند. در چنین پروژه ای, بهتر است وزن تقریبی پیش از ساخت محاسبه شود و در صورت نیاز, مدل دولنگه یا تلسکوپی جایگزین گردد. محل قفل نیز باید در حالت بسته به فریم ثابت متصل شود و از بیرون دسترسی مستقیم نداشته باشد. هماهنگی این جزئیات, سادگی مدل یک لنگه را به عملکرد قابل اتکا تبدیل می کند. در بازدید نهایی باید فاصله لنگه از دیوار و دسترسی دست کاربر به دستگیره نیز به صورت عملی آزمایش شود.

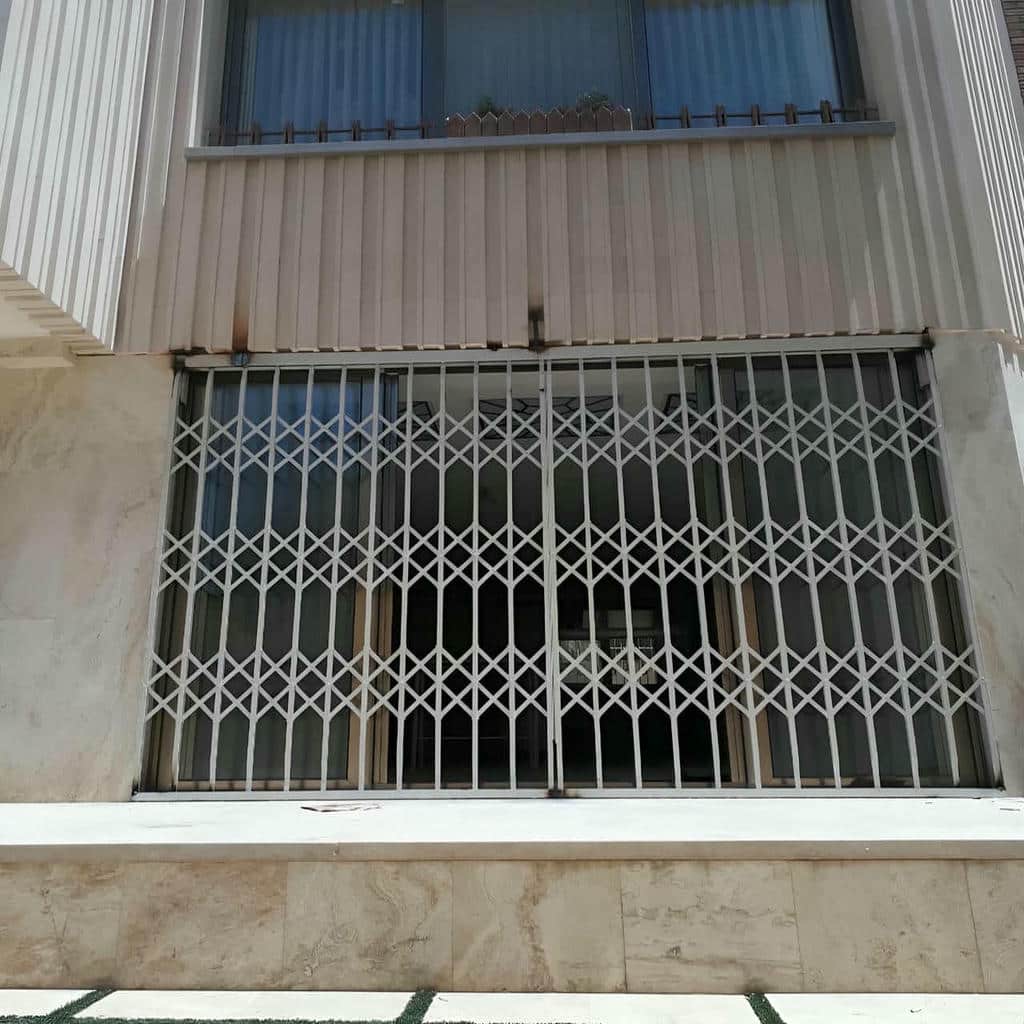

مدل دولنگه برای دهانه محصور میان دو طرف
در پنجره ای که دو طرف آن با ستون, دیوار یا قاب برجسته محدود شده است, تقسیم حفاظ به دو لنگه فشار و فضای جمع شدن را میان دو سمت پخش می کند. هر لنگه می تواند به سمت مخالف حرکت کند یا بخشی از مسیر را روی فریم ثابت بپوشاند. محل رسیدن دو لنگه در مرکز دهانه باید دارای هم پوشانی و قفل مناسب باشد تا شکاف قابل اهرم کردن باقی نماند. خطوط داخلی دو بخش نیز بهتر است در حالت بسته ادامه یکدیگر دیده شوند. این آرایش برای پروژه هایی مناسب است که حفظ تقارن نما و تقسیم متعادل وزن, هم زمان اهمیت اجرایی دارند.
اگر قاب پنجره چندلنگه است, مرز میان دو بخش حفاظ می تواند با محور اصلی قاب هماهنگ شود, اما نباید مقابل دستگیره یا محل بازشدن توری قرار گیرد. اندازه دو لنگه لزوماً برابر نیست و ممکن است یک سمت فضای بیشتری برای جمع شدن داشته باشد. ریل ها و استوپرهای دو طرف باید جداگانه تنظیم شوند تا برخورد شدید رخ ندهد. در زمان تحویل, هر لنگه به تنهایی و همراه با بخش مقابل آزمایش می شود تا قفل مرکزی بدون فشار اضافه درگیر گردد و سطح بازشوی مورد انتظار حفظ شود. کنترل فاصله مرکزی در حالت بسته, از برخورد فریم ها و ایجاد صدای اضافی هنگام قفل کردن جلوگیری می کند.

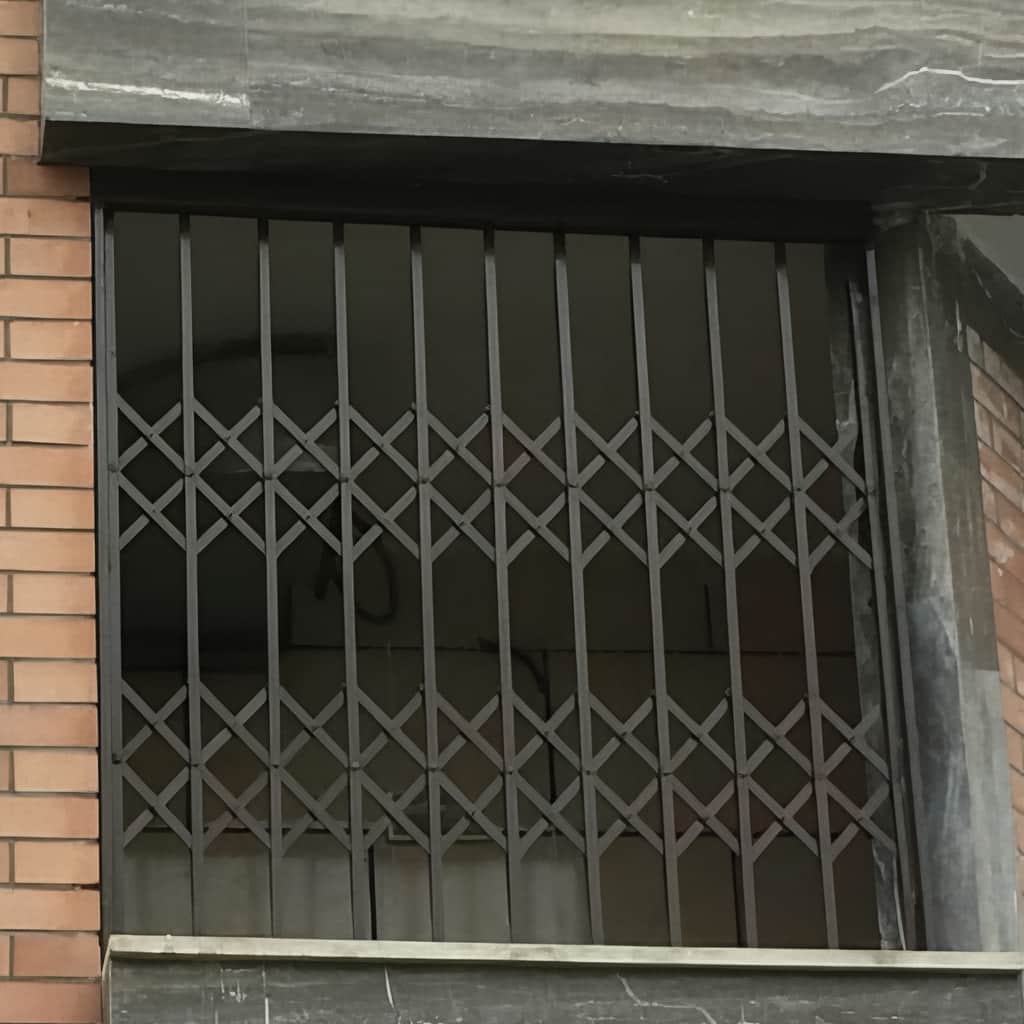

مدل تلسکوپی برای پنجره عریض با فضای محدود
مدل تلسکوپی زمانی وارد پروژه می شود که دهانه بزرگ است, اما فضای جانبی برای کناررفتن یک لنگه کامل وجود ندارد. چند فریم باریک تر روی مسیرهای موازی حرکت می کنند و در حالت باز پشت یا کنار یکدیگر جمع می شوند. این آرایش عرض محل جمع شدن را کاهش می دهد, ولی عمق بیشتری می خواهد و تعداد چرخ ها و ریل ها را افزایش می دهد. پیش از انتخاب, باید ضخامت کل مجموعه در حالت جمع شده و فاصله آن تا شیشه, پرده و نمای اطراف بررسی شود. پیش بینی فضای سرویس در کنار مجموعه نیز باعث می شود تعویض چرخ یا تنظیم ریل بدون تخریب پوشش اطراف انجام شود.
در ساخت تلسکوپی, موازی بودن مسیرها و یکسان بودن ارتفاع آن ها اهمیت زیادی دارد. اختلاف کوچک میان ریل ها باعث برخورد فریم ها یا حرکت ناهماهنگ می شود. نحوه حرکت می تواند مستقل یا پیوسته طراحی شود و این تصمیم روی یراق آلات و روش استفاده اثر دارد. قفل باید تمام بخش ها را در حالت بسته به یک مجموعه منسجم تبدیل کند و قطعات ضد بلندشدن نیز برای هر مسیر در نظر گرفته شوند. دسترسی به چرخ ها و شیار ریل برای نظافت و تعمیر آینده باید در نقشه باقی بماند. در پروژه پرتردد, ترتیب حرکت لنگه ها باید برای کاربر ساده باشد تا استفاده نادرست موجب فشار به یراق آلات نشود.
- مدل یک لنگه فقط پس از اندازه گیری کامل فضای جانبی انتخاب شود.
- در مدل دولنگه, هم پوشانی و قفل مرکزی با محور قاب هماهنگ گردد.
- ضخامت فریم های تلسکوپی در حالت جمع شده پیش از تولید کنترل شود.
- عرض بازشوی مفید هر مدل روی نقشه اجرایی ثبت گردد.
- موانع مسیر مانند توری, پرده و دستگیره در تصمیم پروژه لحاظ شوند.
ساخت فریم و یراق بر پایه وزن واقعی لنگه
پس از نهایی شدن مدل, پروژه وارد مرحله ای می شود که کیفیت حرکت به ساخت دقیق فریم و انتخاب یراق آلات وابسته است. فریم متحرک باید گونیا و بدون تاب باشد, زیرا انحراف کوچک وزن را میان چرخ ها نامساوی توزیع می کند. ریل پایین بار اصلی را تحمل می کند و راهنمای بالا مانع حرکت جانبی یا خروج لنگه از محور می شود. چرخ, محور, استوپر, قفل و قطعه ضد بلندشدن نیز باید بر اساس وزن و تعداد لنگه ها انتخاب شوند. مقطع پروفیل تنها با هدف افزایش ضخامت تعیین نمی شود؛ وزن زیاد می تواند حرکت را دشوار کند و مقطع ضعیف نیز در دهانه بزرگ تغییر شکل می دهد. ساخت موفق زمانی رخ می دهد که فریم, مسیر حرکتی و زیرسازی به صورت یک مجموعه واحد طراحی و در کارگاه آزمایش شوند.

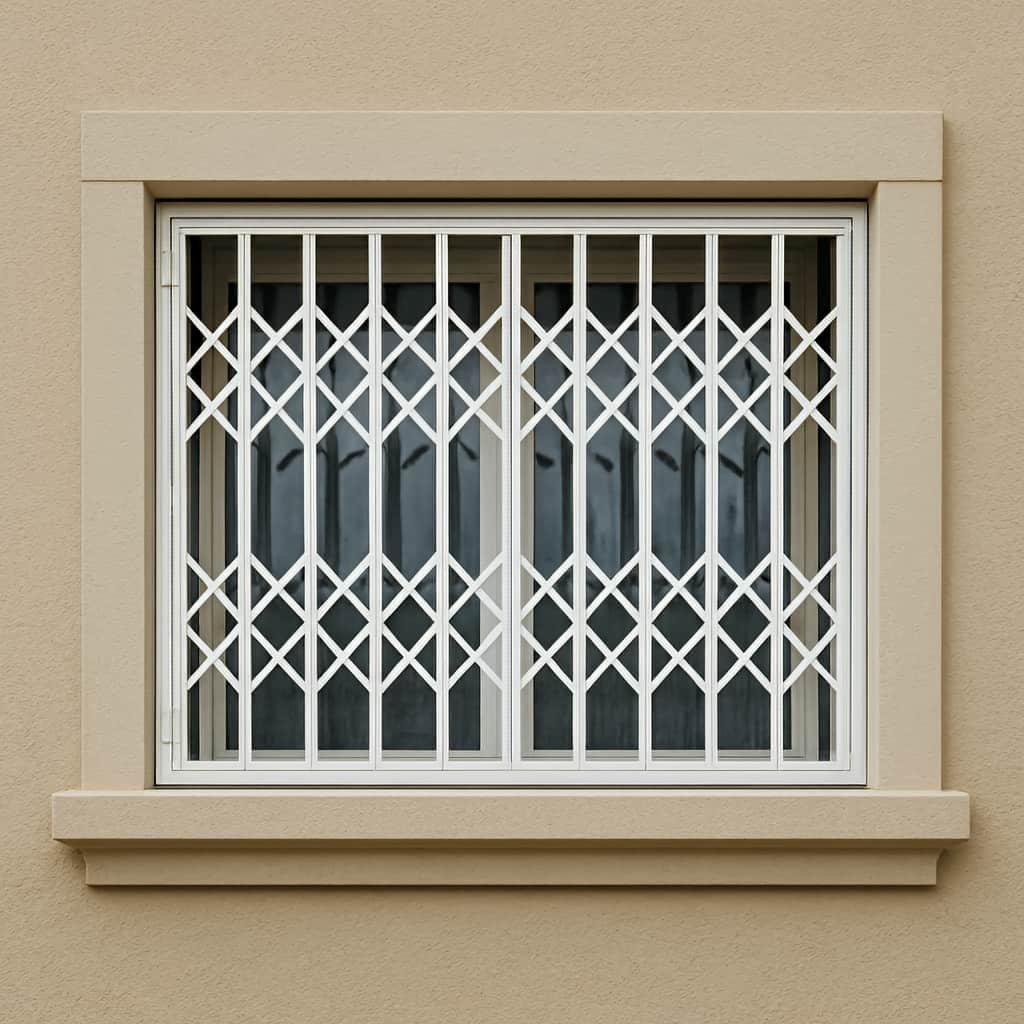

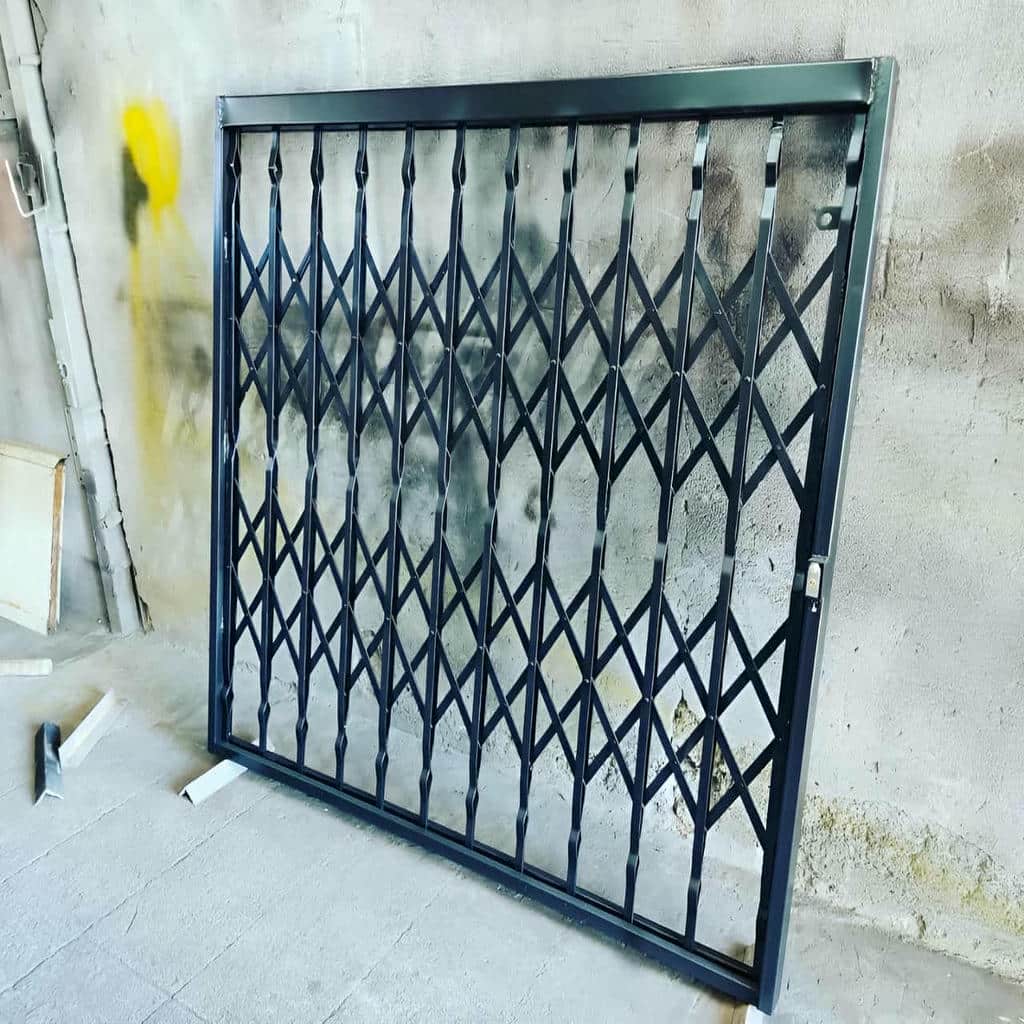

فریم گونیا برای حرکت یکنواخت در تمام مسیر
در کارگاه, چهارچوب هر لنگه روی سطح تراز مونتاژ می شود و قطرهای آن برای کنترل گونیا بودن اندازه گیری خواهند شد. اگر فریم از ابتدا زاویه داشته باشد, تنظیم چرخ ها فقط بخشی از مشکل را پنهان می کند و لنگه در مسیر بلند به ریل فشار می آورد. پروفیل های داخلی نیز باید با ترتیب جوشکاری متقارن متصل شوند تا جمع شدگی حرارتی یک سمت, فریم را منحرف نکند. این موضوع در طرح های شبکه ای و فرفورژه که نقاط جوش بیشتری دارند اهمیت بالاتری پیدا می کند. بررسی وزن پیش از انتخاب مقطع, از سنگین شدن بی دلیل سازه یا ضعف فریم در دهانه های بزرگ جلوگیری می کند.
پایین فریم محل تمرکز وزن و اتصال چرخ هاست و باید تقویت کافی داشته باشد. اگر صفحه یا پایه چرخ روی پروفیل ضعیف قرار گیرد, فشار متمرکز می تواند به مرور شکل مقطع را تغییر دهد. در لنگه های عریض, عضو میانی یا تقسیم بندی داخلی طول آزاد را کاهش می دهد و پایداری را بیشتر می کند. پیش از رنگ آمیزی, هر فریم روی مسیر آزمایشی حرکت داده می شود تا تاب, صدای غیرعادی یا اختلاف ارتفاع مشخص شود. اصلاح در کارگاه بسیار دقیق تر از برش و جوش اضطراری در محل پروژه است. کنترل عمق فریم نیز مهم است, زیرا افزایش ضخامت می تواند با قاب پنجره, توری یا پرده مجاور تداخل ایجاد کند.

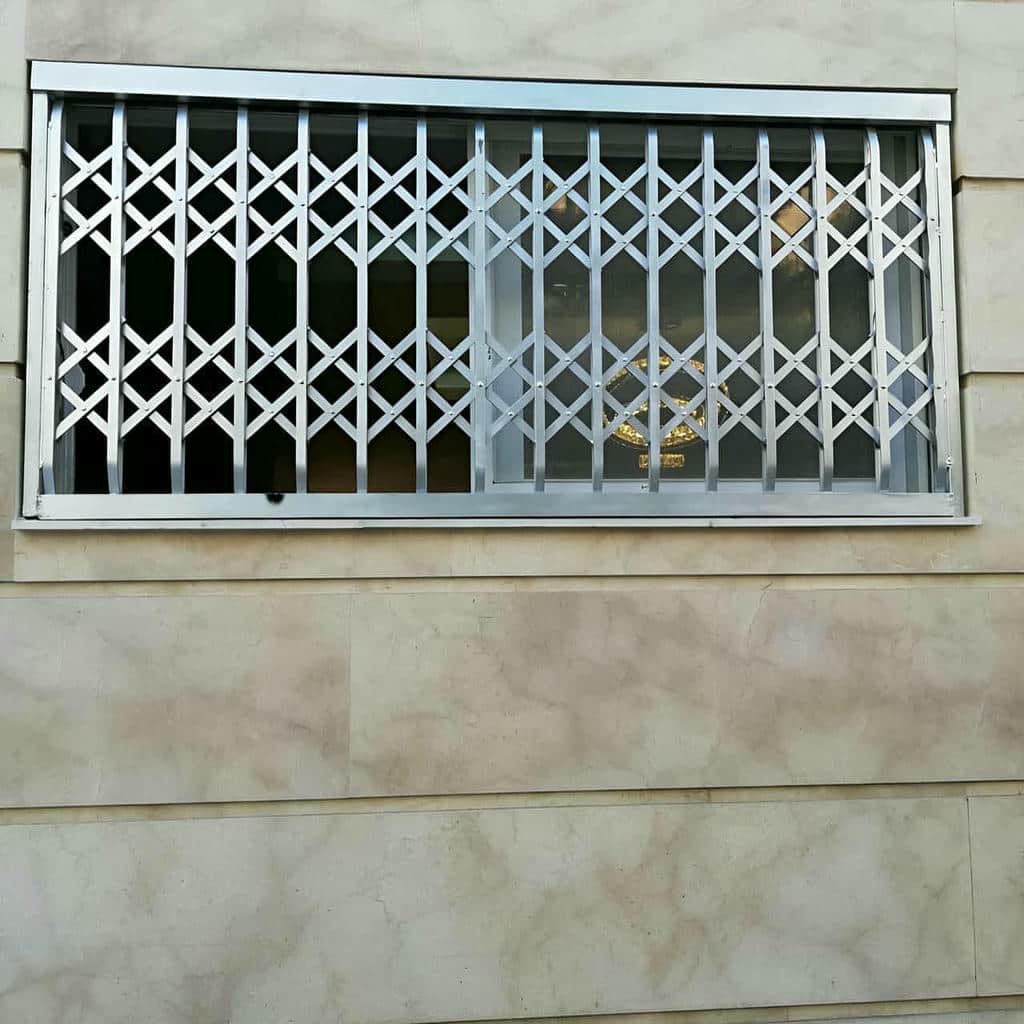

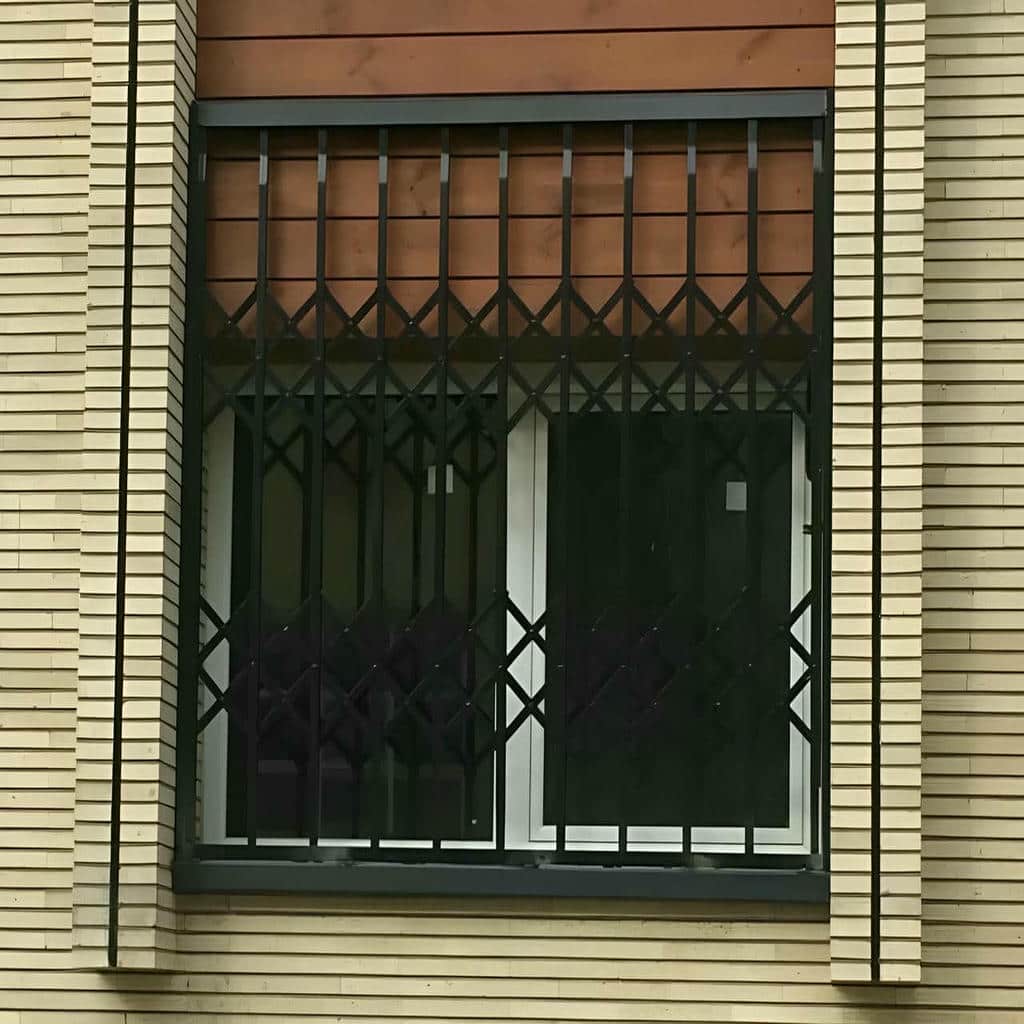

انتخاب ریل و چرخ برای شرایط استفاده روزانه
ریل باید سطح تماس یکنواخت و مقاومی برای چرخ ایجاد کند. مدل و ضخامت آن بر اساس وزن لنگه, طول مسیر و تعداد دفعات استفاده انتخاب می شود. در پروژه ای که حفاظ روزانه چند بار باز و بسته می شود, استفاده از یراق آلات سبک یا نامتناسب خیلی زود خود را با صدای حرکت, لقی و افزایش اصطکاک نشان می دهد. تعداد چرخ ها نیز باید وزن را به شکل متعادل توزیع کند و محل نصب آن ها از دو انتهای فریم فاصله مناسب داشته باشد. کیفیت سطح ریل باید یکنواخت باشد تا چرخ در محل اتصال قطعات یا پیچ های مهار ضربه دریافت نکند.
چرخ باید با نوع ریل و شرایط محیط سازگار باشد. رطوبت, گردوغبار و ذرات ساختمانی می توانند روی محور یا سطح حرکت اثر بگذارند, بنابراین دسترسی برای پاک سازی ضروری است. تنظیم ارتفاع چرخ امکان اصلاح محدود را فراهم می کند, اما نباید جای زیرسازی تراز را بگیرد. در مدل های چندلنگه, ظرفیت هر مسیر جداگانه محاسبه می شود و ریل ها باید موازی باقی بمانند. انتخاب صحیح یراق آلات باعث می شود کاربر لنگه را از دستگیره حرکت دهد, نه با فشار روی بدنه یا ضربه به فریم. برای استفاده پرتکرار, امکان دسترسی به محور چرخ و تنظیم ارتفاع باید بدون بازکردن کامل حفاظ در نظر گرفته شود.
قفل و ضد بلندشدن در نقطه پایان پروژه امنیتی
حفاظ کشویی در حالت بسته باید به فریم ثابت یا لنگه مقابل قفل شود و امکان حرکت ناخواسته نداشته باشد. محل قفل باید دور از دسترسی مستقیم از پشت شبکه قرار گیرد و صفحه مقابل آن به بخش مقاوم فریم متصل شود. در مدل دولنگه, قفل مرکزی باید دو بخش را بدون ایجاد فاصله آزاد به یکدیگر نزدیک کند. اگر لنگه برای قفل شدن نیاز به بالا یا پایین بردن دستی دارد, تراز مسیر یا محل زبانه درست تنظیم نشده است. در پروژه های نزدیک فضای عمومی, پوشش محافظ قفل باید هم دسترسی ابزار را محدود کند و هم استفاده داخلی را دشوار نسازد.
قطعه ضد بلندشدن در قسمت بالا یا در امتداد راهنما نصب می شود تا لنگه با فشار عمودی از ریل خارج نشود. فاصله آن باید حرکت آزاد را حفظ کند, اما فضای کافی برای بلندکردن فریم باقی نگذارد. استوپرهای انتهای مسیر نیز از برخورد شدید و خارج شدن چرخ از محدوده جلوگیری می کنند. این اجزا در ظاهر کوچک هستند, ولی نبود هرکدام می تواند امنیت یا دوام سیستم را کاهش دهد. آزمایش قفل, توقف و تلاش کنترل شده برای بالا آوردن لنگه, بخشی از کنترل نهایی کارگاه و محل است. محل استوپر باید بعد از مشاهده مسیر واقعی تعیین شود تا لنگه بازشده به قاب نما یا تجهیزات جانبی فشار وارد نکند.
- قطرهای فریم برای کنترل گونیا بودن پیش از رنگ اندازه گیری شوند.
- پایین لنگه در محل نصب چرخ ها تقویت کافی داشته باشد.
- ریل و چرخ بر اساس وزن و دفعات استفاده انتخاب شوند.
- تنظیم چرخ جایگزین زیرسازی تراز و مقاوم نشود.
- قفل, استوپر و قطعه ضد بلندشدن پیش از تحویل آزمایش شوند.
آماده سازی محل و اجرای مسیر کشویی بدون اصلاح اضطراری
در مرحله اجرا, تمام مسیر حرکت از نقطه بسته تا محل جمع شدن باید به عنوان بخشی از دهانه بررسی شود. سنگ زیر پنجره ممکن است شیب یا شکست داشته باشد و دیوار جانبی نیز همیشه کاملاً صاف نیست. دستگیره, توری, پرده, لوله یا قاب تزئینی می توانند در مسیر فریم قرار گیرند. اندازه گیری باید علاوه بر عرض و ارتفاع پنجره, طول جانبی, عمق قابل استفاده و اختلاف تراز کف را پوشش دهد. سپس محل ریل پایین, راهنمای بالا, فریم ثابت و نقطه توقف تعیین می شود. در نمای حساس, مهارها باید به زیرکار مقاوم برسند و مسیر تخلیه آب بسته نشود. هدف از آماده سازی این است که لنگه ساخته شده بدون کوتاه کردن, تغییر جهت یا افزودن قطعه نامتناسب در محل نصب شود. اختلاف چند میلی متری در این مرحله می تواند پس از نصب به گیرکردن لنگه یا کاهش عرض مفید منجر شود.
برداشت مسیر حرکت از دید داخل ساختمان
جهت بازشدن باید از دید داخل ساختمان روی نقشه ثبت شود, زیرا عبارت راست و چپ بدون مرجع می تواند در کارگاه اشتباه تفسیر شود. عرض دهانه در چند ارتفاع و ارتفاع نصب در چند محور اندازه گیری می شود. سپس طول دیوار جانبی, عمق جمع شدن و محل موانع با ابعاد جداگانه ثبت خواهند شد. در مدل تلسکوپی, فاصله میان مسیرها و ضخامت مجموعه نیز به این برداشت اضافه می شود تا فریم ها با شیشه یا نمای بیرونی برخورد نکنند. ثبت این اطلاعات با یک طرح ساده جانمایی, احتمال تفسیر متفاوت میان کارگاه و تیم نصب را به شکل محسوسی کاهش می دهد.
تصاویر روبه رو, جانبی و نزدیک از کف و قسمت بالای دهانه, اطلاعات ابعادی را کامل می کنند. اگر پنجره چندلنگه است, محل دستگیره ها و بازشدن هر بخش باید مشخص شود. گاهی حفاظ از نظر عرض در دهانه جا می گیرد, اما دستگیره در حالت باز به یکی از پروفیل ها برخورد می کند. تعیین نقطه توقف نیز مهم است؛ لنگه نباید در حالت باز جلوی کلید, مسیر عبور یا تجهیزات بیرونی قرار گیرد. ثبت این موارد پیش از تولید, احتمال تغییر پرهزینه در محل را کاهش می دهد. همچنین باید عرض دسترسی نصاب و امکان ورود لنگه ساخته شده به فضای پروژه پیش از تولید بررسی شود.

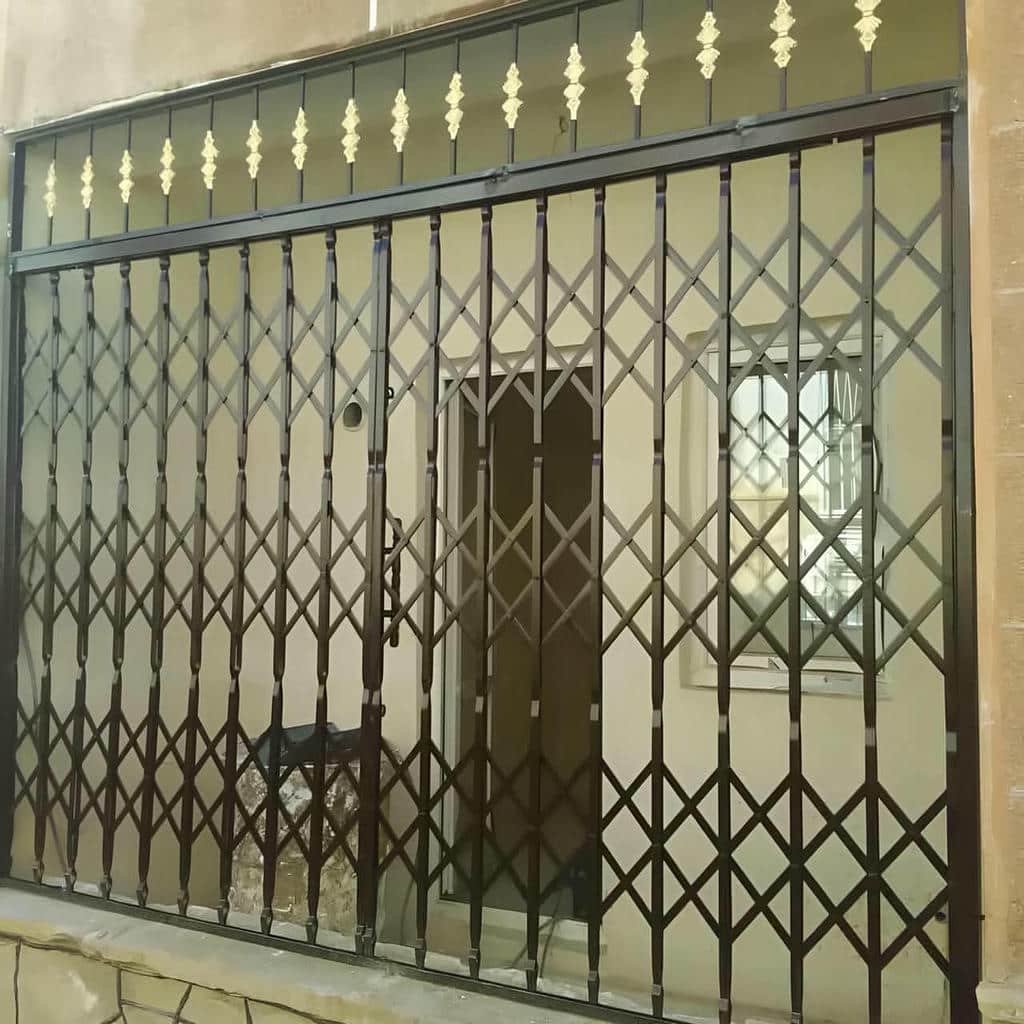

زیرسازی ریل روی سنگ شیب دار یا ناهم تراز
ریل پایین باید روی سطحی پیوسته و تراز نصب شود. اگر سنگ دارای آبچکان, بند برجسته یا شیب زیاد باشد, زیرسازی فلزی یا اصلاح کنترل شده سطح ضروری خواهد بود. این زیرسازی باید وزن را به بخش مقاوم منتقل کند و در طول مسیر نشست نداشته باشد. نصب ریل روی چند نقطه جدا و بدون تکیه گاه پیوسته می تواند باعث خمش مسیر و ضربه زدن چرخ ها شود. محل پیچ ها نیز باید از لبه شکننده سنگ فاصله داشته باشد. پیش از اجرای زیرسازی, استحکام زیر سنگ یا اندود کنترل می شود تا پیچ ها فقط در لایه ظاهری مهار نشوند.
در پنجره ای که مسیر تخلیه آب دارد, ریل و زیرسازی نباید خروج آب را مسدود کنند. امکان جمع شدن آب در شیار, علاوه بر خوردگی, گردوغبار را به گل تبدیل می کند و حرکت را سنگین خواهد کرد. راهنمای بالا نیز باید موازی با ریل و متصل به زیرکار مطمئن باشد. اگر بالا و پایین دهانه هم راستا نیستند, اختلاف بزرگ باید در مرحله زیرسازی اصلاح شود, نه اینکه با فشار روی راهنما یا تنظیم بیش از حد چرخ جبران گردد. استفاده از لقمه یا فاصله گذار نامتناسب می تواند ریل را در طول زمان از تراز خارج کند و حرکت را نامنظم سازد.
تحویل پروژه پس از آزمایش کامل حرکت
پس از نصب اولیه, هر لنگه چند بار در تمام طول مسیر حرکت داده می شود و فشار واردشده به چرخ ها, فاصله از فریم ثابت و تماس با راهنمای بالا بررسی خواهد شد. حرکت باید یکنواخت باشد و در هیچ نقطه ای نیاز به ضربه یا کشیدن شدید نداشته باشد. سپس استوپرها تنظیم می شوند تا لنگه در محل درست متوقف شود. در مدل تلسکوپی, ترتیب حرکت و فاصله فریم ها در حالت باز و بسته جداگانه کنترل می گردد. اگر لنگه در نقطه ای کند شود, همان بخش پیش از تحویل بررسی و علت اصطکاک یا اختلاف تراز برطرف خواهد شد.
قفل باید بدون بالا بردن یا فشار جانبی درگیر شود و قطعه ضد بلندشدن امکان خروج فریم از مسیر را محدود کند. ریل از براده, ملات و گرد ساختمانی پاک می شود و نقاط خراشیده رنگ ترمیم خواهند شد. کاربر نیز باید محل دستگیره و روش صحیح حرکت را بداند تا به شبکه فشار وارد نکند. تحویل زمانی کامل است که عرض بازشوی مفید مطابق نقشه باشد, فریم ها لرزش نداشته باشند و امکان نظافت و بازدید یراق آلات برای نگهداری آینده باقی بماند. آموزش کوتاه شیوه نظافت و بستن قفل نیز از استفاده نادرست و واردشدن ضربه به انتهای مسیر جلوگیری می کند.
- جهت حرکت با مرجع دید داخل ساختمان ثبت شود.
- مسیر جانبی و تمام موانع همراه با دهانه اندازه گیری گردند.
- ریل پایین روی زیرسازی پیوسته و تراز اجرا شود.
- خروج آب و دسترسی نظافت در مسیر ریل باز بماند.
- حرکت کامل, قفل و عرض بازشوی مفید پیش از تحویل کنترل شوند.

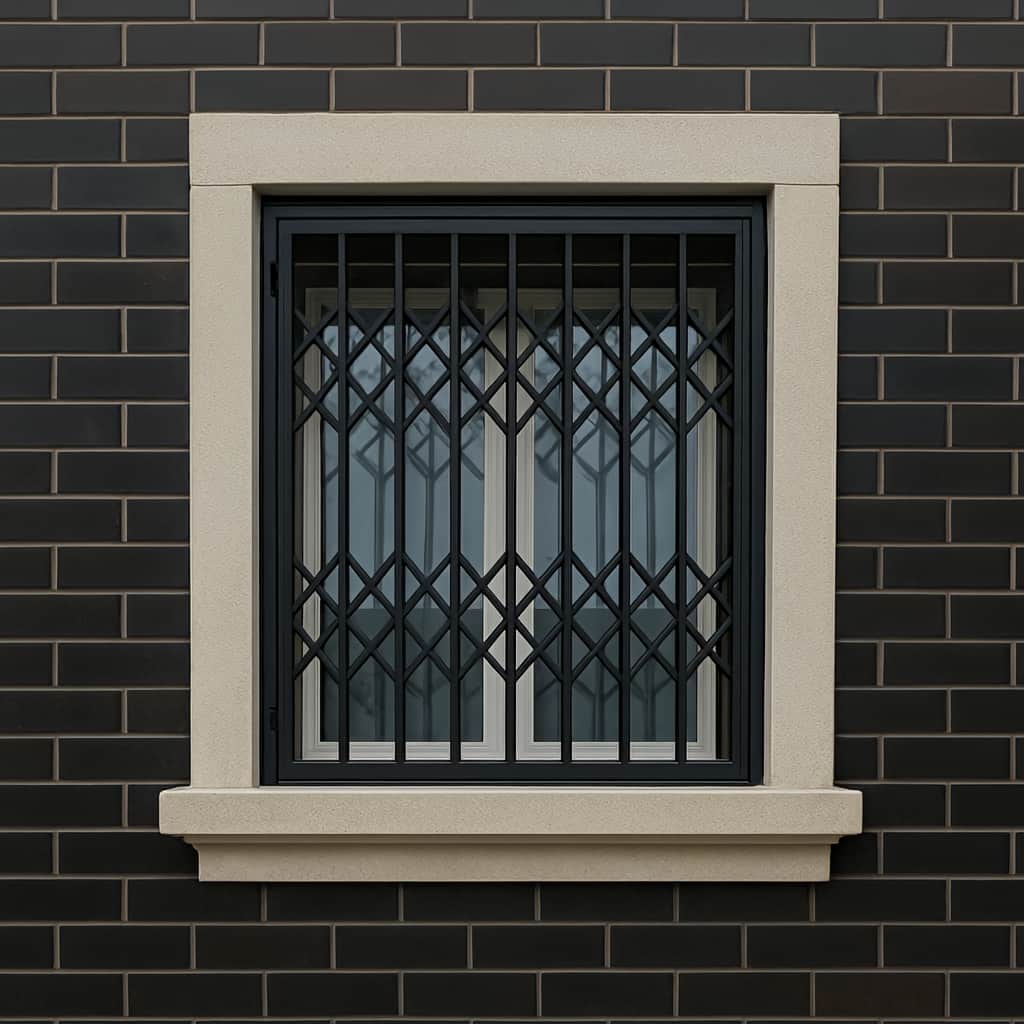

قیمت, سفارش و خدمات پروژه در حفاظ سازان
در مرحله نهایی, اطلاعات بازدید, مدل انتخابی و جزئیات حرکت باید به یک سفارش روشن تبدیل شوند. قیمت حفاظ پنجره متحرک کشویی به ابعاد فریم, تعداد لنگه ها, تعداد مسیرهای ریل, مقطع پروفیل, ظرفیت چرخ, نوع قفل, پوشش رنگ و شرایط نصب وابسته است. یک مدل یک لنگه ساده با ساختار تلسکوپی چندبخشی از نظر متریال, یراق آلات و زمان تنظیم مشابه نیست. وضعیت زیرکار, نیاز به اصلاح سنگ, محدودیت حمل و فضای کار نصاب نیز بر اجرای پروژه اثر دارند. پیش از تولید باید جهت حرکت, محل جمع شدن, عرض بازشوی مفید و جزئیات مهار تأیید شوند. خدمات پس از نصب نیز شامل پاک سازی ریل, تنظیم چرخ, کنترل قفل و ترمیم پوشش است تا حرکت روان و امنیت سیستم در طول زمان حفظ شود.

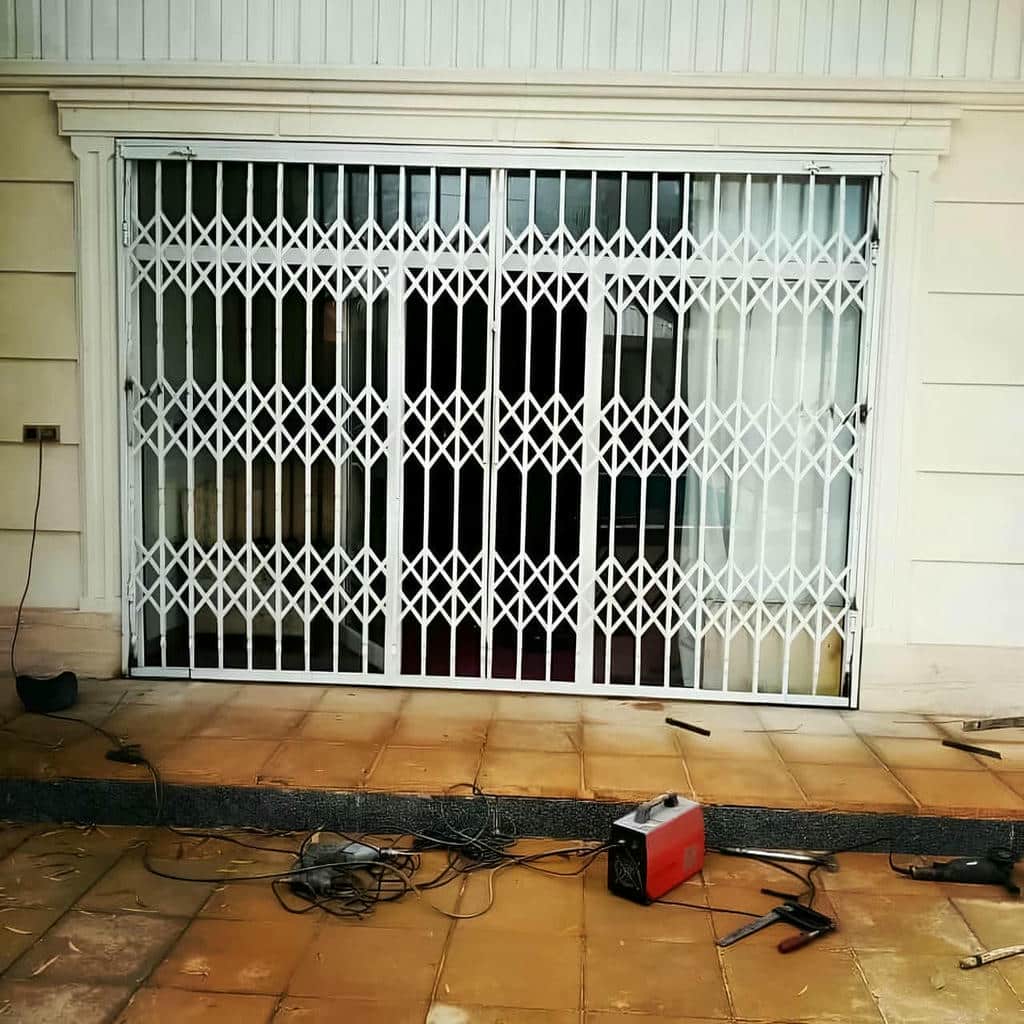

عوامل مؤثر بر قیمت در سناریوی واقعی سفارش
ابعاد دهانه مقدار فریم و پروفیل را مشخص می کند, اما مدل حرکت نقش مهمی در برآورد دارد. ساختار تلسکوپی به ریل ها, چرخ ها و فریم های بیشتری نیاز دارد و مدل دولنگه نیز قفل و استوپرهای متفاوتی می خواهد. تراکم طرح داخلی, وزن نهایی و نوع پوشش سطح بر زمان ساخت و آماده سازی اثر می گذارند. استفاده از یراق آلات متناسب با وزن یک ضرورت اجرایی است و نباید فقط به دلیل کاهش هزینه, قطعات سبک برای لنگه سنگین انتخاب شوند. جزئیات یراق باید در پیش فاکتور و نقشه ثبت شوند تا مقایسه سفارش ها بر پایه مشخصات یکسان و قابل سنجش انجام گیرد.
شرایط محل نصب نیز بخشی از بررسی است. سنگ ناهم تراز, نیاز به زیرسازی, دسترسی محدود یا مسیر حمل دشوار می تواند مراحل اجرا را بیشتر کند. اگر لنگه یکپارچه از مسیر ساختمان عبور نکند, تقسیم ساخت باید پیش از تولید طراحی شود تا اتصال نهایی امنیت و گونیا بودن فریم را کاهش ندهد. تصاویر کامل محل, اندازه اولیه و توضیح درباره فضای جانبی کمک می کنند برآورد بر اساس پروژه واقعی انجام شود و هزینه اصلاح های پیش بینی نشده کاهش یابد. در پروژه های چندلنگه, زمان تنظیم نهایی نیز بخشی از اجراست و نباید جدا از شرایط ساخت و نصب ارزیابی شود.
مسیر سفارش از انتخاب مدل تا آزمایش کارگاهی
سفارش با تعیین نحوه استفاده از پنجره و میزان بازشوی مورد نیاز آغاز می شود. سپس دهانه, فضای دو طرف, عمق قاب, وضعیت کف و موانع مسیر بررسی خواهند شد. بر اساس این داده ها, مدل یک لنگه, دولنگه, تلسکوپی یا ترکیبی پیشنهاد می شود. پس از انتخاب, نوع فریم, ریل, چرخ, قفل, رنگ و جزئیات اتصال روی نقشه ثبت خواهند شد. در پروژه های پیچیده, بازدید دقیق پیش از تأیید ساخت ضروری است. ثبت محدودیت های محل در همان مرحله اول, از انتخاب مدلی جلوگیری می کند که روی کاغذ مناسب اما در اجرا غیرعملی است.
نقشه نهایی باید جهت حرکت, عرض مفید, محل جمع شدن و نقطه توقف را به وضوح نشان دهد. حفاظ سازان می تواند پس از تولید, حرکت لنگه ها را روی مسیر آزمایشی کنترل کند و سپس پوشش, ارسال و نصب را با آمادگی محل هماهنگ سازد. تغییر تعداد لنگه یا سمت حرکت پس از مونتاژ, ریل و تقویت فریم را تحت تأثیر قرار می دهد و اصلاح ساده ای نیست. تأیید مرحله ای باعث می شود خروجی کارگاه با شرایط واقعی پنجره و انتظار کارفرما هماهنگ باقی بماند. آزمایش کارگاهی باید با وزن واقعی فریم انجام شود تا حرکت نرم فقط نتیجه یک نمونه سبک و موقت نباشد.
نگهداری, تعمیر و پیگیری حرکت لنگه ها
ریل پایین باید به صورت دوره ای از شن, گردوغبار و بقایای ساختمانی پاک شود. آلودگی در مسیر چرخ می تواند صدا, لرزش و افزایش نیروی حرکت ایجاد کند. روان کاری نیز باید متناسب با نوع یراق انجام شود, زیرا مواد چسبنده روی ریل باز, گردوغبار بیشتری جذب می کنند. پیچ های ریل, استوپر, قفل و راهنمای بالا در بازدید دوره ای کنترل می شوند تا شل شدن جزئی به تغییر تراز گسترده تبدیل نشود. برنامه نگهداری ساده و منظم, هزینه تعمیرات ناگهانی را کاهش می دهد و کیفیت حرکت لنگه ها را پایدار نگه می دارد. این بازدید کوتاه از توقف ناگهانی سیستم و فرسایش هم زمان چند قطعه جلوگیری می کند.
اگر لنگه در بخشی از مسیر گیر می کند یا برای قفل شدن نیاز به فشار دارد, ادامه استفاده می تواند چرخ و فریم را آسیب بزند. علت ممکن است آلودگی ریل, خرابی محور, نشست زیرسازی یا تاب برداشتن لنگه باشد. خدمات تعمیر حفاظ سازان می تواند شامل تنظیم چرخ, تعویض یراق فرسوده, اصلاح استوپر و ترمیم پوشش باشد. رسیدگی زودهنگام به صدای غیرعادی یا لقی, عمر سیستم را افزایش می دهد و مانع می شود یک ایراد محدود به بازسازی کامل مسیر حرکت منجر شود. پس از هر تعمیر, قفل و قطعه ضد بلندشدن دوباره آزمایش می شوند تا اصلاح حرکت باعث کاهش امنیت سیستم نشود.
- برآورد سفارش بر اساس مدل حرکت و یراق آلات واقعی انجام شود.
- وضعیت زیرسازی و مسیر حمل پیش از تولید بررسی گردد.
- نقشه نهایی جهت حرکت و عرض مفید را مشخص کند.
- ریل, قفل و چرخ ها در دوره های منظم بازدید شوند.
- گیرکردن یا لقی با تعمیر تخصصی و بررسی علت برطرف گردد.
به فضای آزاد کنار پنجره بستگی دارد. اگر یک سمت دیوار خالی باشد, مدل یک لنگه قابل بررسی است. در محدودیت دوطرفه, دولنگه یا تلسکوپی فضای جمع شدن را بهتر مدیریت می کند. عرض مفید مورد نیاز, وزن هر فریم و عمق موجود نیز باید سنجیده شوند. انتخاب تنها بر اساس عرض پنجره کافی نیست و مسیر کامل حرکت و موانع اطراف باید در نقشه پروژه ثبت شوند.
در اجرای اصولی, راهنمای بالا و قطعه ضد بلندشدن اجازه نمی دهند فریم با فشار عمودی از مسیر خارج شود. ریل, چرخ, استوپر و قفل نیز باید به فریم و زیرکار مقاوم متصل باشند. فاصله راهنما باید حرکت نرم را حفظ کند, اما فضای بلندکردن لنگه باقی نگذارد. این عملکرد پس از نصب با آزمایش کنترل شده بررسی می شود و در بازدیدهای دوره ای نیز باید وضعیت راهنما و پیچ های مهار کنترل گردد.
ریل نباید مستقیماً روی سطح شیب دار یا شکسته نصب شود. ابتدا زیرسازی پیوسته و تراز ایجاد می شود تا وزن لنگه میان چرخ ها به صورت یکنواخت توزیع گردد. این زیرسازی باید به بخش مقاوم متصل شود و مسیر خروج آب را نبندد. اختلاف زیاد با تنظیم چرخ جبران نمی شود, زیرا فشار نامساوی در طول زمان به ریل و فریم آسیب می زند. وضعیت سنگ پیش از ساخت در بازدید پروژه ثبت می شود.
تصویر روبه رو و جانبی پنجره, عرض و ارتفاع دهانه, طول فضای آزاد دو سمت, عمق قاب, وضعیت کف و میزان بازشوی مورد نیاز اطلاعات اصلی هستند. جهت حرکت باید از دید داخل ساختمان مشخص شود. وجود توری, پرده, دستگیره, ستون یا تجهیزات کنار پنجره نیز باید اعلام گردد. پس از بررسی اولیه, نوع مدل, تعداد لنگه و مسیر ریل تعیین می شوند و اندازه گیری دقیق مبنای تولید قرار می گیرد.
قیمت با ابعاد, تعداد لنگه ها, تعداد ریل ها, مقطع پروفیل, وزن فریم, نوع چرخ, قفل, پوشش رنگ و شرایط نصب تغییر می کند. مدل تلسکوپی و یک لنگه از نظر قطعات و زمان تنظیم یکسان نیستند. نیاز به زیرسازی, محدودیت حمل و نمای حساس نیز در برآورد اثر دارند. برای بررسی قابل اتکا, علاوه بر اندازه دهانه باید تصاویر و جزئیات مسیر حرکت نیز ارائه شوند.
سنگین شدن حرکت, صدای غیرعادی, لرزش فریم, درگیرنشدن قفل و باقی ماندن براده روی ریل از نشانه های نیاز به بررسی هستند. ابتدا مسیر پاک سازی و تراز ریل کنترل می شود. سپس چرخ, محور, راهنمای بالا و گونیا بودن فریم ارزیابی خواهند شد. فشار بیشتر برای حرکت دادن لنگه راهکار مناسبی نیست و می تواند آسیب را گسترش دهد. تعمیر زودهنگام معمولاً از تعویض گسترده قطعات جلوگیری می کند.
جمع بندی
انتخاب میان 13 مدل حفاظ پنجره متحرک کشویی باید از مسیر واقعی حرکت, فضای جمع شدن و میزان بازشوی مورد نیاز پروژه آغاز شود. مدل یک لنگه برای دیوار جانبی آزاد مناسب است, دولنگه محدودیت دو سمت را مدیریت می کند و ساختار تلسکوپی در دهانه عریض با فضای محدود کاربرد دارد. عملکرد مطمئن فقط با ظاهر مناسب به دست نمی آید؛ فریم گونیا, ریل تراز, چرخ متناسب, قفل, استوپر, راهنمای بالا و قطعه ضد بلندشدن باید هماهنگ باشند. بررسی سنگ, زیرکار, مسیر تخلیه آب و موانع جانبی نیز پیش از تولید ضروری است. برای سفارش, تصویر پنجره, ابعاد دهانه, فضای دو طرف و جهت حرکت باید به صورت کامل ارائه شوند. حفاظ سازان با برسی پروژه, طراحی مسیر و هماهنگی ساخت و نصب, امکان انتخاب دقیق تری ایجاد می کند. برای مشاوره, سفارش یا استعلام قیمت روز, مشخصات واقعی محل را ارسال کنید تا حفاظ نهایی از نظر امنیت, حرکت روان, دوام و نحوه استفاده روزانه با پروژه هماهنگ باشد.
