13 مدل درب اتوماتیک شیشه ای گردان لابی
در پروژه ای که لابی ساختمان هم زمان با جریان مداوم مراجعه کنندگان و خروج هوای تهویه شده روبه رو بود, قطر درب گردان و نوع شیشه سکوریت مسیر طراحی ورودی را مشخص کردند. ورودی باید جلوه ای رسمی ایجاد می کرد, اما فاصله محدود میان نمای شیشه ای و کانتر پذیرش اجازه نمی داد هر مدل بزرگی بدون اصلاح پلان اجرا شود. در چنین شرایطی, درب اتوماتیک شیشه ای گردان لابی باید بر پایه عرض مسیر, ارتفاع سقف, تعداد کاربران, فضای چرخش بال ها و محل حرکت افراد انتخاب شود. برسی ناقص قطر مفید, تعداد بال, سرعت چرخش, سنسور ایمنی, فریم آلومینیومی, موتور و زیرسازی می تواند به ازدحام, توقف مکرر یا ناهماهنگی با نمای ورودی منجر شود. مدل سه بال, چهاربال, دو بال ویترینی, تمام شیشه, فریم دار, دارای سیستم شکست اضطراری و مجهز به کنترل دسترسی, هرکدام پاسخ متفاوتی به محدودیت پروژه می دهند. درب اتوماتیک شیشه ای گردان لابی علاوه بر سامان دهی عبور, ورود مستقیم باد و گردوغبار را کاهش می دهد و مرز حرارتی پیوسته تری میان داخل و بیرون ایجاد می کند. هزینه نهایی نیز به قطر, ارتفاع, نوع شیشه, تعداد بال ها, پوشش فریم, سامانه محرک و پیچیدگی نصب وابسته است. حفاظ سازان با تبدیل اطلاعات لابی به نقشه اجرایی, امکان مقایسه مدل ها و سفارش ساختاری هماهنگ با فضای واقعی پروژه را فراهم می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| لابی با فضای چرخش محدود | در این سناریو, قطر بیرونی کابین و شعاع حرکت بال های شیشه ای باید بدون برخورد با کانتر, مبلمان یا مسیر آسانسور تعیین شود. | مدل جمع وجور سه بال با قطر متناسب, پس از ترسیم مسیر حرکت افراد روی پلان بررسی شود. |
| ورودی با تردد سنگین | موتور, گیربکس, کنترلر و یاتاقان مرکزی باید توان چرخش پیوسته بال ها را در ساعت های پرتردد لابی داشته باشند. | ظرفیت سامانه محرک بر اساس تعداد عبور واقعی انتخاب شود و تنها قطر ظاهری مبنای سفارش نباشد. |
| نمای رسمی و شفاف | شیشه سکوریت خم, فریم آلومینیومی و پوشش سقف گردان باید با نمای اصلی و خطوط معماری لابی هماهنگ شوند. | نمونه رنگ, تقسیم بندی شیشه و محل اتصالات پیش از تولید در نقشه نما تأیید گردد. |
| عبور چمدان و ویلچر | عرض هر محفظه, تعداد بال ها و سرعت چرخش تعیین می کنند که کاربر همراه با وسیله حرکتی بتواند بدون توقف عبور کند. | مدل دارای کابین بزرگ تر یا مسیر جایگزین کنار درب برای پروژه های عمومی پیش بینی شود. |
| کنترل تبادل هوا | پوشش پیرامونی, برس های درزبندی و تنظیم سرعت چرخش از ایجاد مسیر مستقیم میان هوای بیرون و فضای لابی جلوگیری می کنند. | فاصله بال ها از جداره و کف پس از نصب تنظیم شود تا درزبندی بدون اصطکاک اضافی باقی بماند. |
| خروج اضطراری | سیستم شکست بال ها, کلید توقف اضطراری و سنسور ضدبرخورد باید با سناریوی ایمنی ساختمان هماهنگ باشند. | حالت خروج اضطراری در حضور مسئول بهره برداری آزمایش و روش آزادسازی به کاربران آموزش داده شود. |
| کف ناتراز لابی | اختلاف ارتفاع کف می تواند فاصله زیر بال ها را تغییر دهد و باعث تماس برس, صدای حرکت یا فشار نامتقارن به محور مرکزی شود. | زیرسازی و تراز کف پیش از نصب حلقه پایینی و مجموعه گردان اصلاح شوند. |
| اتصال به کنترل دسترسی | کارت خوان, قفل, سامانه حضور و فرمان امنیتی باید با کنترلر درب گردان و منطق توقف آن سازگار باشند. | اولویت فرمان های ورود, توقف و آزادسازی پیش از سیم کشی در نقشه کنترل مشخص گردد. |
| بودجه و دامنه سفارش | قطر, ارتفاع, تعداد بال, شیشه خم, نوع فریم, سنسورها, موتور و شرایط حمل بر هزینه پروژه اثر می گذارند. | برای مقایسه درست, مشخصات فنی و محدوده نصب در همه پیشنهادها یکسان تعریف شوند. |
اطلاعات تماس
روایت کاربرد 13 مدل درب گردان در شرایط متفاوت لابی
مدل مناسب درب گردان از نحوه استفاده روزانه لابی مشخص می شود, نه صرفاً از اندازه ورودی یا ظاهر نمای شیشه ای. لابی یک ساختمان اداری با رفت وآمد منظم می تواند از مدل سه بال جمع وجور استفاده کند, در حالی که ورودی مجموعه پرتردد به قطر بیشتر, موتور مقاوم تر و محفظه عبور بزرگ تر نیاز دارد. مدل چهاربال, فاصله میان کاربران را منظم تر می کند و مدل دو بال ویترینی فضای بیشتری برای عبور چمدان یا تجهیزات ایجاد می سازد. نسخه تمام شیشه بر شفافیت معماری تأکید دارد و مدل فریم دار برای محل هایی که استحکام و حفاظت از لبه شیشه مهم تر است, کاربرد پیدا می کند. مدل دارای شکست اضطراری, کنترل دسترسی, سقف نورپردازی شده, پوشش فلزی سفارشی, سرعت قابل تنظیم, حسگر پیشرفته و مسیر عبور گسترده نیز هرکدام بخشی از نیاز پروژه را پوشش می دهند. مزیت واقعی زمانی شکل می گیرد که مدل انتخابی با پلان لابی, مسیر حرکت و ظرفیت بهره برداری هماهنگ باشد.
مدل سه بال در لابی با قطر اجرایی محدود
در پروژه ای که فاصله ورودی تا مبلمان انتظار کم است, مدل سه بال می تواند با قطر کنترل شده مسیر چرخش قابل استفاده ای ایجاد کند. سه بال شیشه ای از محور مرکزی تا پوسته بیرونی امتداد پیدا می کنند و محفظه های عبور نسبتاً بازی می سازند. با این حال, قطر کوچک نباید بدون بررسی عرض واقعی هر محفظه انتخاب شود. مراجعه کننده باید بتواند همراه کیف یا چمدان حرکت کند و سنسور نیز حضور او را در تمام مسیر تشخیص دهد. ترسیم شعاع خارجی درب روی کف یا نقشه کمک می کند برخورد احتمالی با کانتر, ستون و مسیر آسانسور پیش از تولید مشخص شود.
سرعت چرخش در مدل سه بال باید با طول قدم کاربران و حجم تردد هماهنگ شود. سرعت زیاد در لابی کوچک, حس فشار ایجاد می کند و سرعت بسیار کم می تواند صف ورودی را افزایش دهد. سنسور نزدیک شدن, حسگر حضور و لبه های ایمنی باید حرکت را پیش از تماس متوقف یا کند کنند. اگر فضای بیرونی در معرض باد باشد, مقاومت بال ها و تنظیم گشتاور موتور نیز اهمیت بیشتری پیدا می کند. در زمان تحویل, عبور مستقیم, ورود آهسته, توقف داخل محفظه و نزدیک شدن فرد دوم آزمایش می شوند. نتیجه مناسب, حرکتی آرام است که بدون توقف های غیرضروری, افراد را از فضای بیرون به لابی هدایت می کند.
مدل چهاربال برای نظم بیشتر در مسیر پرتردد
در لابی ای که کاربران به صورت پیوسته وارد و خارج می شوند, مدل چهاربال محفظه های کوچک تر و تفکیک شده تری ایجاد می کند. این تقسیم بندی می تواند فاصله میان جریان ورود و خروج را منظم نگه دارد و بازشدگی مستقیم میان داخل و بیرون را محدود کند. قطر درب باید به اندازه ای باشد که کوچک شدن محفظه ها مانع عبور راحت نشود. اگر کاربر با چمدان, کالسکه یا بار همراه باشد, مدل چهاربال با قطر کم ممکن است فضای کافی فراهم نکند. بنابراین ظرفیت عبور فقط با شمارش بال ها تعیین نمی شود و باید عرض قوس, فاصله محور مرکزی تا جداره و سرعت حرکت هم زمان محاسبه شوند.
چهار بال فشار حرکتی و بار بیشتری به مجموعه مرکزی وارد می کنند و سامانه محرک باید بر اساس وزن کامل شیشه و فریم انتخاب شود. هم راستایی بال ها با محور و یکنواختی فاصله برس های پیرامونی بر صدای حرکت اثر دارند. اگر یکی از بال ها خارج از تراز باشد, تماس آن با کف یا پوسته می تواند موتور را وادار به جبران دائمی کند. در پروژه پرتردد, کنترلر باید افزایش مقاومت را تشخیص دهد و پیش از ایجاد فشار خطرناک, سرعت را کاهش دهد یا سیستم را متوقف کند. برنامه سرویس نیز باید تعداد بال ها, ساعات فعالیت و میزان گردوغبار ورودی را در نظر بگیرد تا حرکت هماهنگ مجموعه حفظ شود.
مدل دو بال ویترینی برای لابی بزرگ و عبور گسترده
در پروژه ای با فضای وسیع, مدل دو بال ویترینی می تواند محفظه های بزرگ تری ایجاد کند و حرکت افراد همراه با چمدان یا تجهیزات را آسان تر سازد. بخش مرکزی این مدل معمولاً حجم بیشتری دارد و گاهی به صورت ویترین یا عنصر نمایشی طراحی می شود. این ویژگی, درب را به بخشی از هویت بصری لابی تبدیل می کند, اما وزن و قطر مجموعه را نیز افزایش می دهد. پیش از سفارش باید ظرفیت کف, امکان انتقال قطعات بزرگ و ارتفاع آزاد محل بررسی شود. مسیر چرخش نباید با درهای جانبی, تجهیزات اعلام حریق یا محدوده انتظار تداخل پیدا کند.
فضای ویترینی مرکزی می تواند برای نمایش عناصر دکوراتیو استفاده شود, اما تجهیزات داخل آن نباید دسترسی به موتور, کابل یا محور را مسدود کنند. وزن تزئینات و نحوه مهار آن ها نیز باید از ابتدا در طراحی دیده شود. در برخی پروژه ها, بال های دوگانه قابلیت جمع شدن یا شکست اضطراری دارند تا مسیر خروج عریض تری ایجاد شود. عملکرد این حالت باید با برنامه ایمنی ساختمان هماهنگ و در زمان تحویل آزمایش گردد. نورپردازی داخلی نیز به کابل کشی گردان یا اتصال کنترل شده نیاز دارد و نباید سیم ها در مسیر حرکت آزاد باشند. اجرای موفق, ظاهر نمایشی را با قابلیت سرویس و ایمنی ترکیب می کند.
- قطر درب گردان را پس از ترسیم شعاع کامل روی پلان انتخاب کنید.
- تعداد بال ها را با ابعاد چمدان, ویلچر و جریان واقعی کاربران تطبیق دهید.
- برای مدل های بزرگ, ظرفیت کف و مسیر حمل قطعات را پیش از سفارش بررسی کنید.
- سرعت چرخش را در حضور کاربران واقعی و نه فقط در لابی خالی تنظیم کنید.
- مدل ویترینی را با دسترسی موتور و سناریوی خروج اضطراری هماهنگ سازید.
ساختار فنی درب گردان از شیشه خم تا محور مرکزی
پس از انتخاب مدل, پروژه وارد مرحله ای می شود که هماهنگی میان شیشه, فریم و سامانه محرک نتیجه نهایی را تعیین می کند. پوسته استوانه ای معمولاً از شیشه سکوریت خم و پروفیل های نگهدارنده تشکیل می شود و بال های داخلی حول محور مرکزی حرکت می کنند. موتور, گیربکس, کنترلر, یاتاقان, سنسورهای نزدیک شدن و حسگرهای ضدبرخورد باید با قطر و وزن مجموعه تناسب داشته باشند. برس های پیرامونی فاصله میان بال و جداره را کنترل می کنند و تنظیم نادرست آن ها می تواند اصطکاک یا تبادل هوای بیش از حد ایجاد کند. سقف درب نیز علاوه بر پوشش ظاهری, محل قرارگیری بخشی از تجهیزات و کابل ها است. در پروژه ای با ارتفاع زیاد یا فریم سفارشی, وزن بالاتر به زیرسازی مقاوم تری نیاز دارد. هیچ جزء مستقلی نمی تواند ضعف بخش دیگر را جبران کند؛ موتور قوی روی محور ناتراز همچنان حرکت پرصدا و فرسایش زودرس ایجاد خواهد کرد.
شیشه سکوریت خم در پوسته گرد لابی
پوسته منحنی درب گردان باید با شعاع دقیق تولید شود تا قطعات شیشه ای پس از نصب یک استوانه یکنواخت تشکیل دهند. خطا در شعاع یا اندازه قوس می تواند فاصله میان شیشه و فریم را نامنظم کند و اتصال قطعات را تحت فشار قرار دهد. شیشه سکوریت خم پس از فرآیند حرارتی قابلیت برش یا سوراخ کاری مجدد ندارد, بنابراین ابعاد, محل یراق و جزئیات اتصال باید پیش از تولید تأیید شوند. در پروژه ای که نمای ساختمان شفاف است, رنگ شیشه, میزان بازتاب و هماهنگی آن با شیشه های مجاور نیز بررسی می شود تا ورودی گردان از نمای اصلی جدا و ناهمگون دیده نشود.
لبه های شیشه باید به درستی داخل پروفیل یا یراق مهار شوند و تماس مستقیم با قطعات فلزی کنترل شود. در مدل تمام شیشه, دقت یراق و محل اتصال اهمیت بیشتری دارد, زیرا فریم کمتری برای پوشاندن اختلاف ها وجود دارد. نشانه های بصری روی بال های شفاف نیز به تشخیص مسیر حرکت کمک می کنند و احتمال برخورد کاربر با شیشه را کاهش می دهند. اگر لابی در معرض تابش شدید یا تغییر دمای محسوس قرار دارد, فاصله های اجرایی باید امکان انبساط محدود قطعات را فراهم کنند. انتخاب شیشه تنها یک تصمیم ظاهری نیست و بر وزن, ظرفیت موتور, ایمنی و روش حمل مجموعه تأثیر مستقیم می گذارد.

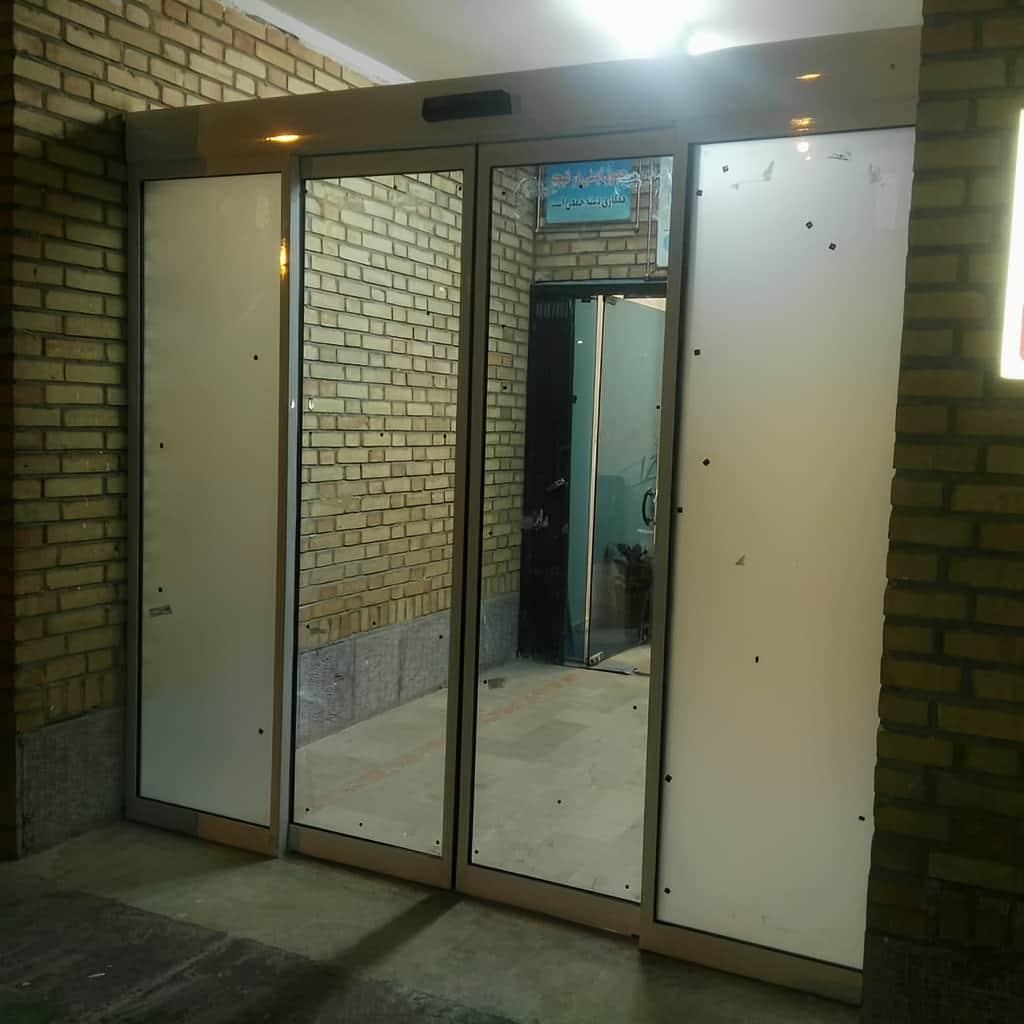

محور, موتور و گیربکس در چرخه مداوم حرکت
محور مرکزی باید وزن بال ها را به صورت متعادل دریافت کند و بدون انحراف در امتداد عمودی بچرخد. اگر کف یا سقف محل اتصال از تراز خارج باشد, محور تحت بار جانبی قرار می گیرد و یاتاقان ها زودتر فرسوده می شوند. موتور و گیربکس نیز بر اساس قطر, تعداد بال, وزن شیشه و تعداد چرخه های کاری انتخاب می شوند. در یک لابی پرتردد, سامانه محرک باید بتواند ساعت های طولانی با تغییرات پیوسته سرعت کار کند. شروع ناگهانی یا توقف ضربه ای نه تنها آسایش کاربر را کاهش می دهد, بلکه به اتصالات شیشه و مجموعه مرکزی فشار وارد می کند.
کنترلر حرکت را مرحله بندی می کند و می تواند سرعت را هنگام نزدیک شدن کاربر, قرار گرفتن مانع یا فعال شدن وضعیت اضطراری تغییر دهد. گشتاور نباید آن قدر بالا تنظیم شود که در برابر مانع فشار ایجاد کند و نباید آن قدر پایین باشد که جریان باد حرکت را متوقف سازد. در زمان راه اندازی, صدای یاتاقان, دمای موتور و ثبات سرعت پس از چند چرخه متوالی بررسی می شوند. هر تغییر دوره ای در صدا می تواند از عدم تعادل بال ها, ضعف اتصال یا اصطکاک برس ها ناشی شود. ثبت تنظیمات اولیه کمک می کند تغییر عملکرد در سرویس های بعدی با وضعیت تحویل مقایسه شود.
سنسورهای ایمنی در مسیر دایره ای حرکت
درب گردان برخلاف درب کشویی, مسیر حرکتی پیوسته و دایره ای دارد و سنسورها باید چند نقطه خطر را هم زمان پوشش دهند. حسگر نزدیک شدن حرکت را پیش از ورود کاربر آغاز می کند و سنسورهای حضور, لبه بال ها و محل نزدیک شدن شیشه به ستون ثابت را کنترل می کنند. اگر کاربر آهسته حرکت کند یا داخل محفظه توقف داشته باشد, کنترلر باید سرعت را کاهش دهد یا چرخش را متوقف کند. محل نصب حسگر نباید با نور شدید, سطح بازتابنده یا تزئینات سقفی دچار تحریک اشتباه شود. تنظیم سنسور پس از تکمیل دکور لابی اهمیت دارد, زیرا چیدمان نهایی میدان تشخیص را تغییر می دهد.
کلید توقف اضطراری باید در محل قابل دسترس قرار گیرد و عملکرد آن برای مسئولان ساختمان روشن باشد. در مدل دارای شکست اضطراری, بال ها در شرایط مشخص آزاد یا جمع می شوند تا مسیر خروج بازتر شود. این قابلیت تنها زمانی مفید است که نیروی لازم برای آزادسازی, جهت حرکت بال ها و وضعیت قفل در آزمون عملی بررسی شده باشند. اتصال درب به سامانه اعلام حریق نیز باید منطق مشخصی داشته باشد تا فرمان اضطراری با حالت امنیتی تداخل نکند. در زمان تحویل, توقف با مانع نرم, توقف با مانع ثابت, قطع برق و فعال سازی خروج اضطراری جداگانه آزمایش می شوند.
- شعاع شیشه خم را بر اساس اندازه نهایی فریم و پوسته تأیید کنید.
- وزن بال ها و فریم را در محاسبه ظرفیت موتور و گیربکس لحاظ کنید.
- تراز محور را پیش از اتصال نهایی سقف و کف کنترل کنید.
- سنسورها را پس از نصب کامل نورپردازی و دکور لابی تنظیم کنید.
- حالت توقف و شکست اضطراری را به صورت عملی آزمایش کنید.
آماده سازی لابی و اجرای درب اتوماتیک شیشه ای گردان
اجرای درب گردان پیش از ورود قطعات به محل آغاز می شود, زیرا کف, سقف و مسیرهای اطراف باید برای یک سازه دایره ای و متحرک آماده باشند. مرکز دقیق درب روی پلان مشخص می شود و شعاع بیرونی آن نسبت به نمای ساختمان, کانتر, مبلمان و مسیر آسانسور کنترل می گردد. کف باید تراز و توان تحمل وزن مجموعه را داشته باشد و مسیر کابل برق, کنترل, شبکه و سامانه ایمنی پیش از بسته شدن پوشش ها آماده شود. ارتفاع آزاد نیز با ضخامت سقف درب و تجهیزات بالایی سنجیده می شود. اگر قطعات شیشه خم یا فریم بزرگ از مسیر معمول عبور نکنند, برنامه حمل و مونتاژ باید تغییر کند. در پروژه فعال, مسیر موقت ورود کاربران و محدوده ایمن کار نیز ضروری است. نقشه اجرایی باید مرکز, قطر, جهت چرخش, محل کلید اضطراری, اتصال کنترل دسترسی و جزئیات زیرسازی را پیش از تولید مشخص کند.

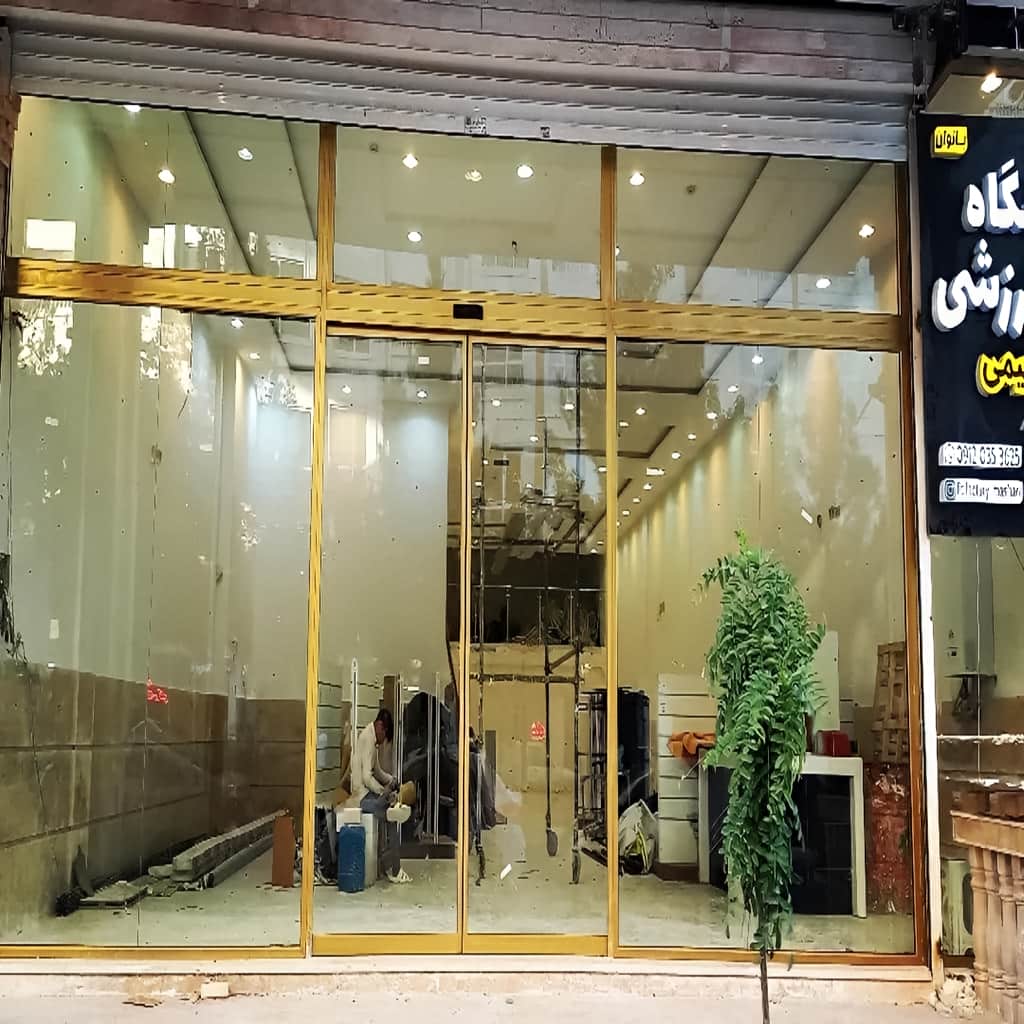

جانمایی دایره درب میان نما و مبلمان لابی
نقطه مرکز درب گردان تصمیمی کوچک روی نقشه نیست, زیرا جابه جایی آن تمام مسیر عبور را تغییر می دهد. اگر مرکز بیش از حد به داخل منتقل شود, دایره بیرونی ممکن است با مبلمان یا مسیر پذیرش تداخل پیدا کند. قرار گرفتن بیش از حد نزدیک به نما نیز فضای اتصال پوسته و آب بندی بخش بیرونی را محدود می کند. تیم اجرا شعاع کامل را روی کف علامت گذاری می کند و مسیر ورود, خروج و گردش کاربران را در اطراف آن می سنجد. محل درهای جانبی, رمپ, ستون و تجهیزات اطفای حریق نیز باید خارج از محدوده برخورد باقی بمانند.
در ساختمان عمومی, مسیر ویلچر و عبور بار نیز جداگانه ارزیابی می شود. اگر قطر انتخاب شده برای این کاربران کافی نباشد, یک درب جانبی اتوماتیک یا مسیر جایگزین در کنار ورودی گردان پیش بینی خواهد شد. فاصله خروج از درب تا پله یا تغییر سطح باید به اندازه ای باشد که کاربر پس از ترک محفظه فرصت توقف و تغییر جهت داشته باشد. در پروژه ای با وزش باد مستقیم, جهت نمای ورودی و محل قرارگیری سنسور نیز بر رفتار درب اثر می گذارد. جانمایی نهایی زمانی تأیید می شود که هم معماری نما و هم حرکت واقعی افراد در پلان پاسخ مناسبی داشته باشند.
زیرسازی کف و سقف برای مجموعه گردان
کف محل نصب باید کاملاً تراز باشد, زیرا اختلاف ارتفاع به فاصله برس ها, محور مرکزی و حرکت بال ها منتقل می شود. اگر کف سازی نهایی هنوز اجرا نشده باشد, ضخامت سنگ یا پوشش باید در ارتفاع نهایی لحاظ گردد. نقاط مهار حلقه پایینی و محور بر اساس نقشه سازنده آماده می شوند و عبور کابل از مرکز یا بخش پیرامونی پیش بینی خواهد شد. حفاری یا کابل کشی پس از نصب شیشه, خطر آسیب و دوباره کاری را افزایش می دهد. در پروژه ای که گرمایش کف یا تأسیسات زیرسطحی دارد, محل پیچ ها باید با نقشه تأسیسات هماهنگ شود.
سقف نیز باید وزن پوشش, تجهیزات محرک و اتصالات بالایی را تحمل کند. اگر درب به سازه مستقل متصل می شود, شاسی فلزی پیش از نصب نمای نهایی ساخته و تراز خواهد شد. سقف کاذب نمی تواند جایگزین اتصال سازه ای باشد و باید فقط نقش پوشش ظاهری داشته باشد. دسترسی به موتور, کنترلر, گیربکس و کابل ها باید از طریق پنل قابل باز شدن حفظ شود. نورپردازی سقفی یا لوگوی مرکزی نیز نباید مسیر تهویه و سرویس را مسدود کند. هماهنگی میان تیم سازه, برق, نما و نصب, از تغییر ابعاد یا بازکردن پوشش های تکمیل شده جلوگیری می کند.
مونتاژ, تنظیم و تحویل در حضور کاربران
پس از نصب حلقه ها و پوسته, محور مرکزی و بال ها مونتاژ می شوند و فاصله هر بال با کف و جداره تنظیم می گردد. حرکت دستی اولیه وجود گیر, تماس برس یا انحراف محور را نشان می دهد. سپس موتور و کنترلر فعال می شوند و سرعت شروع, حرکت عادی, کاهش سرعت و توقف اضطراری تنظیم خواهد شد. بال ها باید در تمام دور با فاصله یکنواخت حرکت کنند و هیچ بخش شیشه ای با فریم ثابت تماس نداشته باشد. صدای منظم, توقف نرم و بازگشت کنترل شده پس از تشخیص مانع از معیارهای اصلی راه اندازی هستند.
تحویل درب گردان باید در شرایط مشابه بهره برداری انجام شود. عبور فرد تنها, ورود دو کاربر پشت سر هم, حرکت با چمدان, توقف داخل محفظه و نزدیک شدن کودک به لبه بال آزمایش می شوند. سپس قطع برق, فعال شدن کلید اضطراری, فرمان اعلام حریق و حالت کنترل دسترسی بررسی خواهند شد. مسئول بهره برداری باید نحوه توقف, راه اندازی مجدد و آزادسازی اضطراری را یاد بگیرد. محدوده پیرامون درب نیز نباید با گلدان, تابلو یا مبلمان مسدود شود. ثبت نتایج آزمون و تنظیمات اولیه, مرجعی برای سرویس های بعدی و تشخیص تغییرات عملکرد فراهم می کند.
- مرکز و شعاع کامل درب را پیش از تولید روی پلان و کف مشخص کنید.
- مسیر جایگزین کاربران کم توان و حمل بار را در طراحی لابی حفظ کنید.
- کابل کشی و نقاط مهار را پیش از اجرای کف و سقف نهایی آماده سازید.
- دسترسی سرویس به موتور و کنترلر را پشت پوشش معماری باقی بگذارید.
- تحویل را با سناریوهای واقعی تردد و فرمان اضطراری کامل کنید.
قیمت, سفارش و خدمات حفاظ سازان برای پروژه لابی
هزینه درب گردان پس از تعیین قطر, تعداد بال ها و سطح تجهیزات پروژه قابل ارزیابی است. مدل سه بال جمع وجور با مدل دو بال ویترینی از نظر مقدار شیشه خم, ابعاد فریم, وزن و سامانه محرک تفاوت دارد. ارتفاع ورودی, نوع پوشش آلومینیومی, کیفیت شیشه, سنسورهای ایمنی, سیستم شکست اضطراری, قفل و اتصال به کنترل دسترسی نیز دامنه سفارش را تغییر می دهند. وضعیت کف و سقف, نیاز به شاسی, دشواری حمل قطعات و محدودیت ساعات نصب بر بخش اجرایی اثر می گذارند. بررسی و مقایسه پیشنهادها باید با مشخصات فنی یکسان انجام شود؛ حذف تجهیزات ایمنی یا انتخاب موتور ضعیف, کاهش منطقی هزینه محسوب نمی شود. سفارش حرفه ای از بازدید و ثبت مسیر تردد آغاز می شود, سپس نقشه جانمایی, نما, زیرسازی و کنترل آماده خواهد شد. حفاظ سازان این مراحل را به شرایط واقعی لابی متصل می کند تا ظاهر, ظرفیت و خدمات در یک تصمیم مشترک قرار گیرند.
عوامل مؤثر بر قیمت در سناریوی واقعی لابی
قطر بیرونی و ارتفاع مجموعه مقدار شیشه خم, طول فریم و ابعاد سقف را تعیین می کنند. تعداد بال ها, مدل محور, قدرت موتور و نوع گیربکس نیز با وزن کلی ارتباط دارند. مدل تمام شیشه به یراق و دقت تولید بیشتری نیاز دارد و مدل فریم دار می تواند پوشش های رنگی یا فلزی متفاوتی داشته باشد. افزودن سنسورهای پیشرفته, سیستم شکست اضطراری, کنترل دسترسی, باتری پشتیبان یا نورپردازی داخلی, سطح تجهیزات را تغییر می دهد. در کنار محصول, زیرسازی کف و سقف, اصلاح نما و مسیر انتقال قطعات بزرگ نیز بخشی از برآورد اجرایی پروژه هستند.
برای مقایسه دقیق, هر پیشنهاد باید قطر, ارتفاع, تعداد بال, نوع شیشه, مشخصات فریم, سامانه محرک, سنسورها و محدوده نصب را روشن کند. پیشنهاد کمتر ممکن است حمل, شاسی, اتصال برق یا تجهیزات اضطراری را جداگانه محاسبه کرده باشد. در مقابل, افزودن قابلیت هایی که با کاربری لابی ارتباط ندارند نیز هزینه غیرضروری ایجاد می کند. تصمیم درست با ارتباط دادن هر جزء به یک نیاز پروژه شکل می گیرد؛ برای مثال قطر بزرگ تر باید مشکل ظرفیت عبور را حل کند و کنترل دسترسی باید بخشی از برنامه امنیتی ساختمان باشد. این روش, بررسی و مقایسه را از فهرست قطعات به نتیجه اجرایی منتقل می کند.
مراحل سفارش از پلان لابی تا ساخت نهایی
فرآیند سفارش با دریافت پلان, تصاویر ورودی, عرض و ارتفاع تقریبی, نوع کاربری و برآورد حجم تردد آغاز می شود. محل کانتر, آسانسور, مبلمان و مسیرهای جانبی نیز باید مشخص باشد. در بازدید, مرکز احتمالی درب, شعاع آزاد, وضعیت کف, ارتفاع سقف, برق و امکان حمل قطعات بررسی می شوند. سپس نقشه جانمایی تهیه می گردد تا قطر بیرونی, عرض محفظه, تعداد بال ها و ارتباط درب با نمای ساختمان قابل مشاهده باشد. کارفرما می تواند پیش از تولید, اثر سازه گردان بر فضای قابل استفاده لابی را ارزیابی کند.
پس از تأیید جانمایی, جزئیات شیشه, فریم, رنگ, موتور, سنسور و حالت اضطراری نهایی می شوند. نقشه زیرسازی و برق نیز در اختیار تیم های مرتبط قرار می گیرد تا محل برای نصب آماده باشد. حفاظ سازان تولید و مونتاژ را بر اساس ابعاد تأییدشده هماهنگ می کند و تغییرات بعدی باید پیش از ساخت شیشه خم ثبت شوند. برنامه حمل نیز با ابعاد قطعات و ساعات فعالیت ساختمان تنظیم خواهد شد. در پایان, مشخصات قطعات, تنظیمات کنترلر و نتایج تست تحویل ثبت می شوند تا خدمات, تعمیر و تأمین قطعه در آینده بر پایه اطلاعات واقعی انجام گیرد.
نگهداری درب گردان پس از شروع بهره برداری
حرکت درب گردان باید یکنواخت, آرام و بدون تماس محسوس برس ها با کف یا جداره باشد. افزایش صدا, لرزش بال, تغییر سرعت, توقف های بی دلیل یا فاصله نامنظم از پوسته, نشانه نیاز به بررسی هستند. گردوغبار می تواند روی مسیر یاتاقان, برس ها و سنسورها اثر بگذارد و چسباندن تابلو یا تزئینات به بال ها تعادل مجموعه را تغییر دهد. نظافت شیشه باید بدون ورود مایع به موتور, کنترلر و اتصالات الکتریکی انجام شود. محدوده سنسورها نیز باید آزاد بماند تا گلدان یا استند باعث توقف مکرر سیستم نشود.
سرویس دوره ای شامل کنترل محور, یاتاقان, موتور, گیربکس, فاصله بال ها, برس های درزبندی, سنسورها و تجهیزات اضطراری است. فاصله سرویس بر اساس ساعات کار, تعداد عبور و شرایط محیط تعیین می شود. در لابی پرتردد, بازبینی منظم تر از پروژه ای با استفاده محدود ضرورت دارد. هرگونه تغییر در صدای موتور یا مقاومت حرکت باید پیش از توقف کامل بررسی شود. ثبت تاریخ سرویس و قطعات تعویض شده, روند فرسودگی را قابل پیگیری می کند. خدمات پس از نصب زمانی مؤثرتر است که بهره بردار نشانه های اولیه را گزارش دهد و از ادامه کار در حالت غیرعادی خودداری کند.
- برای استعلام, پلان و تصاویر کامل فضای لابی را ارائه دهید.
- پیشنهادها را با قطر, تعداد بال و مشخصات فنی یکسان مقایسه کنید.
- تجهیزات ایمنی و خروج اضطراری را برای کاهش هزینه حذف نکنید.
- نقشه جانمایی و زیرسازی را پیش از ساخت شیشه خم تأیید کنید.
- سوابق تنظیمات و سرویس را برای پیگیری خدمات نگهداری کنید.
به قطر قابل اجرا و نوع تردد بستگی دارد. مدل سه بال معمولاً محفظه های بازتری ایجاد می کند و برای عبور همراه با کیف یا چمدان در قطر محدود مناسب تر است. مدل چهاربال جریان ورود و خروج را تفکیک می کند, اما در قطر کم فضای هر محفظه کوچک تر می شود. پیش از انتخاب باید شعاع درب, فاصله تا مبلمان, تعداد کاربران و نیاز عبور وسایل حرکتی روی پلان بررسی شوند.
قیمت به قطر, ارتفاع, تعداد بال ها, نوع شیشه خم, فریم, موتور, گیربکس, سنسورها و تجهیزات اضطراری وابسته است. زیرسازی کف و سقف, اصلاح نما, کنترل دسترسی و دشواری حمل نیز بر دامنه اجرا اثر دارند. مقایسه پیشنهادها فقط زمانی معتبر است که مشخصات فنی و خدمات نصب یکسان باشند. انتخاب موتور ضعیف یا حذف سنسور ایمنی ممکن است هزینه اولیه را کاهش دهد, اما با نیاز واقعی یک پروژه ایمن سازگار نیست.
پلان لابی, تصاویر ورودی, ارتفاع آزاد, عرض نما و محل کانتر یا مبلمان اطلاعات اولیه مهم هستند. نوع کاربری, حجم تقریبی تردد, عبور چمدان یا ویلچر و نیاز کنترل دسترسی نیز باید مشخص شوند. در بازدید, مرکز درب, شعاع آزاد, وضعیت کف, سقف و مسیر حمل قطعات بررسی می گردند. پس از آن نقشه جانمایی و مشخصات مدل تهیه می شود و تولید شیشه خم و فریم پس از تأیید نهایی آغاز خواهد شد.
این موضوع به قطر, تعداد بال ها و اندازه محفظه عبور بستگی دارد. برخی مدل های بزرگ تر می توانند فضای مناسب تری برای ویلچر ایجاد کنند, اما در مدل کوچک ممکن است مسیر کافی نباشد. سرعت چرخش و سنسور حضور نیز باید برای حرکت آهسته تنظیم شوند. در ساختمان عمومی بهتر است مسیر جانبی قابل دسترس نیز پیش بینی شود تا در شرایط اضطراری, توقف سیستم یا عبور تجهیزات بزرگ, کاربران به یک مسیر جایگزین ایمن دسترسی داشته باشند.
این سیستم اجازه می دهد بال ها در شرایط تعریف شده آزاد یا جمع شوند و مسیر خروج بازتری ایجاد کنند. نحوه عملکرد آن به مدل درب, قفل و برنامه ایمنی ساختمان بستگی دارد. قابلیت اضطراری باید با سامانه اعلام حریق و کلید توقف هماهنگ باشد. تنها وجود قطعه کافی نیست؛ نیروی آزادسازی, جهت جمع شدن بال ها و امکان عبور کاربران باید هنگام تحویل به صورت عملی آزمایش و روش استفاده به مسئولان ساختمان آموزش داده شود.
خارج شدن محور از تراز, فرسودگی یاتاقان, تماس برس ها, گیرکردن جسم در مسیر یا تنظیم نامناسب بال ها از علت های متداول هستند. صدای دوره ای ممکن است به یک بال یا نقطه مشخص از پوسته مرتبط باشد, در حالی که صدای پیوسته می تواند از موتور یا گیربکس ناشی شود. ادامه استفاده بدون بررسی, فشار بیشتری به سامانه محرک وارد می کند. سرویس کار باید ابتدا مسیر مکانیکی را کنترل کند و سپس تنظیمات سرعت و گشتاور را تغییر دهد.
جمع بندی
انتخاب میان 13 مدل درب اتوماتیک شیشه ای گردان لابی باید با مشاهده مسیر واقعی ورود و خروج آغاز شود. قطر آزاد, تعداد بال ها, ابعاد محفظه, شیشه سکوریت خم, نوع فریم و ظرفیت موتور تعیین می کنند که مدل سه بال, چهاربال, دو بال ویترینی یا تمام شیشه با پروژه سازگار است. جانمایی نیز باید فاصله درب را با کانتر, مبلمان, آسانسور و مسیر اضطراری حفظ کند. در مرحله اجرا, تراز کف, زیرسازی سقف, محور مرکزی, کابل کشی و دسترسی سرویس باید پیش از ورود قطعات آماده باشند. قیمت نهایی بر اساس ابعاد, تجهیزات ایمنی, کنترل دسترسی و شرایط نصب تعیین می شود و بررسی و مقایسه بدون مشخصات مشترک نتیجه دقیقی ندارد. حفاظ سازان با بازدید محل, تهیه نقشه جانمایی, هماهگی تولید و تنظیم سنسورها, سفارش را به محدودیت واقعی لابی متصل می کند. برای دریافت مشاوره, ثبت سفارش و استعلام قیمت روز, پلان و تصاویر ورودی را ارائه دهید تا مدل قابل اجرا, مسیر حرکت و جزئیات فنی پیش از ساخت مشخص شوند.
