8 طرح درب اتوماتیک شیشه ای تلسکوپی عرض کم
در پروژه ای که ورودی فروشگاه باریک بود و ستون کنار ویترین اجازه حرکت یک لنگه عریض را نمی داد, ریل چندمسیره و شیشه سکوریت راه اجرای دهانه را تغییر دادند. کارفرما به عبور راحت مشتریان نیاز داشت, اما درب کشویی معمولی پس از باز شدن, بخش زیادی از عرض مفید را اشغال می کرد. در این شرایط, درب اتوماتیک شیشه ای تلسکوپی با جمع کردن چند لت متحرک روی یکدیگر, امکان استفاده بهتر از فضای محدود را فراهم می سازد. تصمیم نهایی فقط به ظاهر شفاف درب وابسته نیست و باید عرض دهانه, فضای پارک لت ها, ارتفاع شیشه, وزن مجموعه, ظرفیت اپراتور, نوع ریل, سنسور حرکتی و وضعیت زیرسازی هم زمان برسی شوند. انتخاب اشتباه تعداد لت یا موتور می تواند باعث کاهش بازشو, حرکت نامنظم, صدای ریل و استهلاک زودهنگام تسمه شود. در مقابل, درب اتوماتیک شیشه ای تلسکوپی که بر اساس نقشه واقعی محل ساخته شده باشد, مسیر رفت وآمد را بدون نیاز به فضای بازشوی لولایی مدیریت می کند. مدل فریم دار, فریم لس, یک طرفه, دوطرفه, دارای کتیبه یا مجهز به کنترل تردد, هرکدام برای محدودیت مشخصی کاربرد دارند. عوامل مؤثر بر هزینه نیز شامل ابعاد, تعداد لت, نوع شیشه, قدرت موتور, تجهیزات ایمنی و دشواری نصب هستند. حفاظ سازان با ثبت جزئیات پروژه و هماهنگ کردن تولید با شرایط محل, مسیر سفارش حرفه ای و انتخاب ساختار متناسب را مشخص می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| سناریوی دهانه باریک | در ورودی کم عرض, ریل تلسکوپی چند لت متحرک را روی یکدیگر جمع می کند تا بخش بیشتری از دهانه برای عبور آزاد بماند. | راهکار اجرایی زمانی مؤثر است که فضای پارک لت ها و عرض مفید پیش از تولید روی نقشه محاسبه شوند. |
| محدودیت یک سمت ورودی | اگر ستون یا ویترین فقط یک سمت را آزاد گذاشته باشد, مدل تلسکوپی یک طرفه می تواند تمام لت های شیشه سکوریت را در همان جهت جمع کند. | سمت حرکت باید با مسیر مشتری, محل پیشخوان و فضای ثابت کنار دهانه هماهنگ شود. |
| تردد هم زمان مشتریان | در ورودی های شلوغ, مدل تلسکوپی دوطرفه مسیر عبور مرکزی ایجاد می کند و تقسیم حرکت میان دو مجموعه لت انجام می شود. | ظرفیت اپراتور و سرعت حرکت باید بر اساس وزن مجموع لت ها و تعداد سیکل روزانه تعیین گردد. |
| نمای شفاف فروشگاه | مدل فریم لس حضور پروفیل را کاهش می دهد, اما کیفیت یراق, محل سوراخ کاری و ضخامت شیشه در دوام پروژه نقش بیشتری پیدا می کنند. | در محل های در معرض ضربه, فریم باریک تقویت شده می تواند از لبه شیشه بهتر محافظت کند. |
| سقف کاذب ضعیف | ریل و اپراتور تلسکوپی به زیرسازی مقاوم نیاز دارند و نصب مستقیم روی پوشش دکوراتیو می تواند لرزش و خروج از تراز ایجاد کند. | پیش از نصب, شاسی فلزی متصل به سازه اصلی اجرا و محل دسترسی به کنترلر حفظ شود. |
| عبور کودک و چرخ خرید | سنسور حضور و چشمی ایمنی باید تمام محدوده بسته شدن لت های متوالی را پوشش دهند تا حرکت در زمان وجود مانع متوقف شود. | تست ایمنی با عبور آهسته و توقف میان لت ها در زمان تحویل پروژه انجام گیرد. |
| نیاز به کنترل دسترسی | قفل الکترومکانیکی, کارت خوان و کلید تعیین وضعیت باید با کنترلر اپراتور تلسکوپی سازگار باشند تا فرمان ها تداخل پیدا نکنند. | منطق باز شدن, قفل شدن و حالت اضطراری پیش از سیم کشی نهایی مشخص شود. |
| کف دارای اختلاف ارتفاع | ناهمواری کف می تواند فاصله زیر شیشه را تغییر دهد و هنگام حرکت چند لت, صدا یا تماس موضعی ایجاد کند. | بالاترین نقطه مسیر مبنای تنظیم ارتفاع قرار گیرد و اصلاح کف پیش از نصب تکمیل شود. |
| بودجه پروژه | تعداد لت, مدل ریل, قدرت موتور, نوع فریم, شیشه, سنسورها و جزئیات زیرسازی بر هزینه نهایی تأثیر دارند. | برای کنترل هزینه, امکانات غیرضروری حذف شوند اما ظرفیت اپراتور و تجهیزات ایمنی کاهش پیدا نکنند. |
اطلاعات تماس

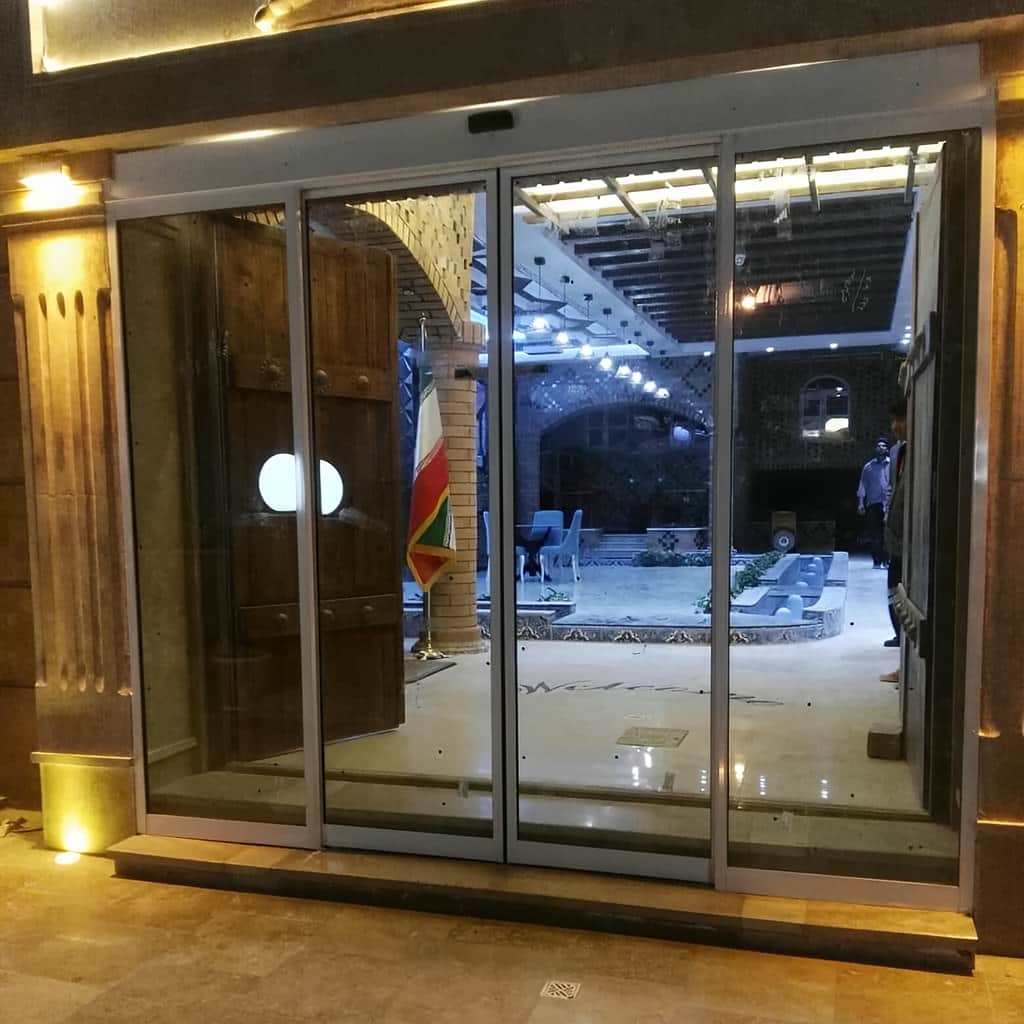

روایت کاربرد 8 طرح تلسکوپی در دهانه های کم عرض
در پروژه های دارای ورودی محدود, تفاوت میان طرح ها از نحوه جمع شدن لت ها و مسیری که برای عبور باقی می ماند آغاز می شود. طرح یک طرفه برای دهانه ای مناسب است که فقط یک سمت فضای آزاد دارد, در حالی که ساختار دوطرفه می تواند بازشو را از مرکز تقسیم کند. مدل فریم دار برای محیط های پرتردد و در معرض ضربه کاربرد بیشتری دارد و نسخه فریم لس با نمای شفاف فروشگاه هماهنگ می شود. طرح دارای کتیبه, ارتفاع زیاد ورودی را مدیریت می کند و مدل مجهز به قفل یا کنترل تردد, نیاز امنیتی پروژه را پوشش می دهد. در برخی محل ها نیز باتری اضطراری یا سنسور گسترده به بخش اصلی طرح تبدیل می شود. مزیت درب تلسکوپی در این است که با چند لت باریک تر, فضای پارک را کاهش می دهد؛ با این حال, تعداد بیشتر قطعات متحرک, اندازه گیری و تنظیم دقیق تری می طلبد.
طرح یک طرفه برای پروژه ای با ستون کنار دهانه
در یک فروشگاه باریک, ستون سازه ای ممکن است یکی از دو سمت ورودی را کاملاً مسدود کند و امکان جمع شدن لت ها در هر دو جهت وجود نداشته باشد. در این وضعیت, طرح تلسکوپی یک طرفه چند لت متحرک را به سمت فضای آزاد هدایت می کند. لت نخست توسط تسمه و هنگر اصلی حرکت می کند و لت های بعدی با مکانیزم هماهنگ کننده در امتداد آن جمع می شوند. نتیجه این چیدمان, بازشویی بیشتر از مدل کشویی تک لنگه در همان عرض محدود است. پیش از ساخت باید عمق فضای جانبی, ضخامت فریم و عرض لت ثابت مشخص شوند تا مجموعه در حالت باز از محدوده ویترین یا مسیر تجهیزات داخلی بیرون نزند.
جهت حرکت در این پروژه نباید فقط بر اساس سمت خالی انتخاب شود. مسیر نزدیک شدن مشتری, جایگاه صندوق, محل استند تبلیغاتی و نحوه حمل کالا نیز بر تصمیم اثر دارند. اگر لت ها به سمتی جمع شوند که کارکنان مرتب از آن عبور می کنند, احتمال برخورد و اختلال در سنسور افزایش می یابد. همچنین باید دسترسی به کاور اپراتور پس از نصب حفظ شود, زیرا ریل چندمسیره و مکانیزم هماهنگ کننده به سرویس دقیق تری نیاز دارند. در زمان تحویل, حرکت تمام لت ها باید هم زمان و بدون عقب ماندگی بررسی شود. فاصله نابرابر میان شیشه ها می تواند نشانه تنظیم نادرست هنگر یا کابل هم زمان کننده باشد.

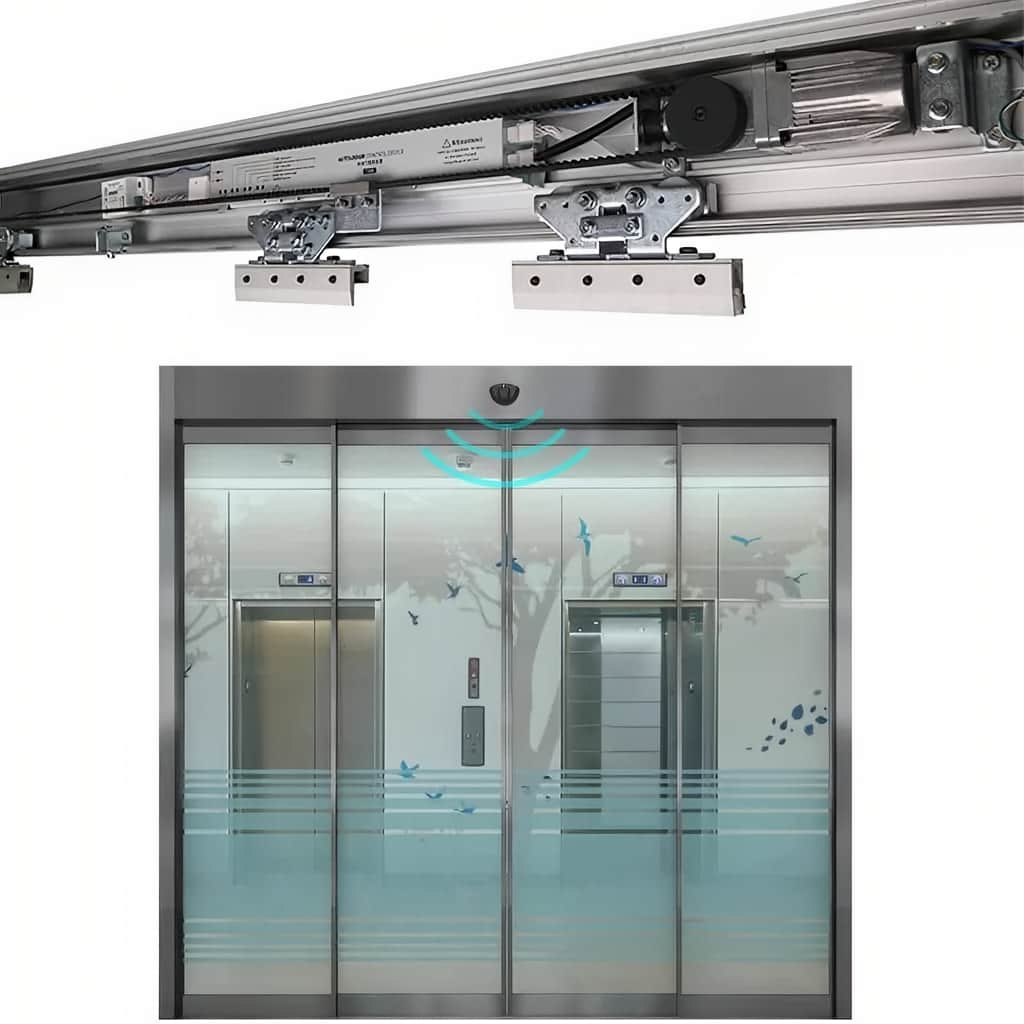

طرح دوطرفه برای مسیر عبور مرکزی
در پروژه ای که ورودی در محور اصلی نما قرار گرفته است, طرح تلسکوپی دوطرفه می تواند مسیر عبور را از مرکز باز کند. در این ساختار, مجموعه ای از لت ها به سمت راست و مجموعه دیگر به سمت چپ حرکت می کنند. این تقسیم باعث می شود عرض اشغال شده در هر سمت کمتر شود و نمای ورودی حالت متقارن داشته باشد. اجرای چنین مدلی به دهانه ای نیاز دارد که هر دو طرف آن فضای پارک مشخصی داشته باشند. مرکز بسته شدن نیز باید با محور تابلو, کف سازی یا خطوط معماری هماهنگ شود تا پس از نصب, اختلاف بصری میان دو سمت دیده نشود.
در مدل دوطرفه, هماهنگی سرعت دو مجموعه اهمیت بالایی دارد. اگر یکی از موتورها یا مکانیزم های انتقال زودتر حرکت کند, مرکز بسته شدن تغییر می کند و لت ها با فاصله نامنظم کنار هم قرار می گیرند. کنترلر باید شروع حرکت, سرعت اصلی و کاهش سرعت انتهایی را برای هر دو سمت مدیریت کند. سنسور حرکتی نیز باید مسیر نزدیک شدن از روبه رو را پوشش دهد و با رفت وآمد جانبی تحریک نشود. در ساعات شلوغ, زمان بازماندن درب بر اساس عبور متوالی مشتریان تنظیم می شود. این زمان اگر کوتاه باشد, لت ها میان دو نفر شروع به بسته شدن می کنند و اگر طولانی باشد, کنترل هوای داخل کاهش می یابد.
طرح فریم لس برای ویترین با دید پیوسته
در پروژه ای که شفافیت نما اولویت دارد, طرح فریم لس تلسکوپی خطوط عمودی پروفیل را کاهش می دهد و مرز ورودی با ویترین کمتر دیده می شود. این ظاهر سبک, دقت بیشتری در ساخت شیشه سکوریت و جانمایی یراق می طلبد. محل سوراخ ها, ابعاد لت ها و نوع اتصال باید پیش از عملیات حرارتی نهایی شوند, زیرا اصلاح شیشه پس از سکوریت شدن امکان پذیر نیست. در مدل تلسکوپی, چند لت نزدیک به هم حرکت می کنند و کوچک ترین اختلاف در ارتفاع یا زاویه می تواند فاصله های نامنظم ایجاد کند. بنابراین کیفیت یراق و تنظیم هنگرها بخشی از ظاهر نهایی پروژه محسوب می شود.
فریم لس بودن برای همه ورودی های کم عرض مناسب نیست. اگر چرخ حمل کالا, ترولی یا تجهیزات سنگین از دهانه عبور می کنند, لبه شیشه در معرض ضربه بیشتری قرار می گیرد. در این شرایط, استفاده از فریم باریک یا پروفیل محافظ پایین می تواند تصمیم اجرایی مطمئن تری باشد. نشانه های دیداری روی شیشه نیز ضروری هستند تا مشتری سطح شفاف را تشخیص دهد. مسیر کابل سنسورها و رنگ کاور اپراتور باید پیش از تکمیل نما طراحی شوند تا سیم آشکار یا پوشش ناهمگون, پیوستگی بصری را از بین نبرد. نتیجه مطلوب زمانی حاصل می شود که شفافیت با ایمنی و دسترسی سرویس هم زمان حفظ شود.
- جهت جمع شدن لت ها را با فضای آزاد واقعی کنار دهانه هماهنگ کنید.
- در طرح دوطرفه, محور بسته شدن را با مرکز نمای ورودی تطبیق دهید.
- برای مدل فریم لس, احتمال ضربه به لبه شیشه را پیش از سفارش بسنجید.
- عرض مفید عبور را پس از کسر فریم و هم پوشانی لت ها محاسبه کنید.
- تعداد لت ها را بر اساس محدودیت فضا و ظرفیت اپراتور تعیین کنید.
ساختار پروژه از ریل چندمسیره تا شیشه تلسکوپی
پس از انتخاب طرح, کیفیت پروژه به هماهنگی قطعاتی وابسته می شود که چند لت را در یک مسیر محدود حرکت می دهند. ریل تلسکوپی, هنگر, چرخ, کابل یا تسمه هماهنگ کننده, موتور, کنترلر و سنسورها باید بر اساس وزن نهایی شیشه و تعداد سیکل کاری انتخاب شوند. برخلاف درب کشویی ساده, در این سیستم هر لت با نسبت مشخصی نسبت به لت دیگر حرکت می کند و اختلال در یک قطعه, نظم کل مجموعه را بر هم می زند. شیشه سکوریت, فریم آلومینیومی و یراق اتصال نیز به وزن اپراتور اضافه می شوند. اگر زیرسازی انعطاف داشته باشد, شروع و توقف چند لت باعث لرزش کاور و تغییر تراز ریل خواهد شد. در یک پروژه کم عرض, فضای محدود نباید باعث فشرده سازی غیرمنطقی قطعات شود؛ دسترسی به موتور, کنترلر و مکانیزم هماهنگ کننده باید برای سرویس آینده باقی بماند.
ریل تلسکوپی در فضای محدود بالای دهانه
ریل تلسکوپی معمولاً چند مسیر موازی برای حرکت لت ها دارد و به فضای بیشتری نسبت به ریل کشویی ساده نیاز پیدا می کند. در پروژه ای که سقف کاذب پایین یا باکس نما کم عمق است, ابعاد واقعی اپراتور باید پیش از طراحی پوشش دکوراتیو بررسی شود. فشردن کاور در فضای نامناسب می تواند دسترسی به تسمه, موتور و کنترلر را مسدود کند. ریل باید روی شاسی کاملاً تراز نصب شود, زیرا اختلاف کوچک در سطح اتصال, میان مسیرهای موازی توزیع می شود و حرکت لت ها را ناهماهنگ می کند. نقاط مهار نیز باید نیروی ناشی از شروع و توقف چند شیشه را بدون تغییر شکل تحمل کنند.
پیش از آویختن شیشه ها, حرکت هنگرها در تمام طول ریل آزمایش می شود تا گیر مکانیکی یا آلودگی مسیر مشخص گردد. سپس مکانیزم هماهنگ کننده نصب و کشش آن تنظیم می شود. کشش کم باعث می شود لت دوم با تأخیر حرکت کند و کشش بیش از حد, بار اضافی به چرخ و پولی وارد می سازد. پس از نصب کامل, فاصله میان لت ها در حالت باز و بسته بررسی می شود. هیچ شیشه ای نباید به لت کناری, کف یا پروفیل ثابت تماس پیدا کند. صدای نقطه ای در طول مسیر نیز می تواند نشانه پیچش ریل یا تنظیم نامناسب چرخ باشد و باید پیش از تحویل اصلاح شود.
شیشه سکوریت و فریم در لت های باریک
باریک شدن لت ها به معنی بی اهمیت شدن وزن یا ضخامت شیشه نیست. تعداد بیشتر لت می تواند وزن کلی مجموعه را افزایش دهد و اپراتور را زیر بار بیشتری قرار دهد. ضخامت شیشه باید با ارتفاع, عرض هر لت, نوع فریم و یراق هماهنگ باشد. در مدل فریم دار, پروفیل از لبه ها محافظت می کند و محل نصب نوارهای درزبندی را فراهم می سازد. در مدل فریم لس, کیفیت لبه, سوراخ کاری و اتصال بالایی اهمیت بیشتری دارد. تمام ابعاد و محل یراق باید پیش از سکوریت شدن تأیید شوند تا اصلاحات بعدی به تعویض کامل شیشه منجر نشود.
در پروژه ای که کف اختلاف تراز دارد, فاصله زیر هر لت باید بر اساس بالاترین نقطه مسیر تعیین شود. اگر فقط ابتدای دهانه اندازه گیری شود, ممکن است یکی از شیشه ها در بخش انتهایی با کف تماس پیدا کند. فاصله بسیار زیاد نیز ورود گردوغبار و تبادل هوا را افزایش می دهد. لاستیک های میان لت ها باید بدون ایجاد اصطکاک اضافی, فاصله دیداری را کاهش دهند. رنگ فریم نیز بهتر است با ویترین و کاور اپراتور هماهنگ شود. افزایش عرض پروفیل ممکن است شفافیت و عرض مفید را کاهش دهد, بنابراین استحکام مورد نیاز باید بدون افزودن حجم غیرضروری تأمین گردد.
اپراتور و سنسور در تردد واقعی پروژه
ظرفیت اپراتور بر اساس مجموع وزن لت های متحرک, اصطکاک مکانیزم و تعداد دفعات باز و بسته شدن انتخاب می شود. موتور ضعیف ممکن است در روزهای نخست درب را حرکت دهد, اما در تردد مداوم با افت سرعت, افزایش دما یا توقف نامنظم روبه رو شود. کنترلر باید حرکت مرحله ای لت ها را مدیریت کند و در انتهای مسیر, سرعت را به تدریج کاهش دهد. ضربه در زمان بسته شدن می تواند به یراق و لبه شیشه فشار وارد کند. تنظیمات اولیه باید پس از چند سیکل متوالی دوباره بررسی شوند تا تغییر رفتار سیستم در حالت گرم شده نیز مشخص گردد.
سنسور حرکتی در دهانه کم عرض معمولاً به فضای بیرونی یا داخلی نزدیک تر است و احتمال تحریک ناخواسته افزایش می یابد. زاویه تشخیص باید طوری تنظیم شود که حرکت کنار ویترین یا پشت پیشخوان باعث باز شدن مداوم درب نشود. سنسور حضور نیز تمام مسیر بسته شدن لت ها را پوشش می دهد تا در زمان توقف فرد, کودک یا چرخ خرید, فرمان برگشت صادر شود. تست پروژه شامل نزدیک شدن مستقیم, عبور آهسته, توقف میان لت ها و ورود دوباره در لحظه بسته شدن است. اگر سیستم به کارت خوان یا قفل متصل باشد, اولویت فرمان ها نیز در همین مرحله کنترل می شود.
- ابعاد اپراتور را پیش از ساخت باکس بالای ورودی بررسی کنید.
- شاسی را برای تحمل وزن و نیروی حرکت چند لت تقویت کنید.
- کشش مکانیزم هماهنگ کننده را پس از راه اندازی دوباره تنظیم کنید.
- وزن فریم و شیشه را در انتخاب موتور به صورت یکجا در نظر بگیرید.
- محدوده سنسور را پس از تکمیل چیدمان واقعی محل تنظیم کنید.
اندازه گیری و اجرای تلسکوپی در دهانه عرض کم
مرحله اجرا با مقایسه نقشه معماری و وضعیت واقعی دهانه آغاز می شود. در بسیاری از پروژه ها, ستون ها کاملاً موازی نیستند, کف در طول مسیر اختلاف ارتفاع دارد یا سقف کاذب فضای کافی برای ریل چندمسیره باقی نگذاشته است. نصاب باید عرض بالا, میانه و پایین را ثبت کند و عمق فضای پارک لت ها را در سمت انتخاب شده بسنجد. مسیر کابل برق, سنسور, کلید وضعیت و قفل نیز پیش از بسته شدن نما مشخص می شود. اگر فروشگاه فعال باشد, حمل شیشه و توقف موقت ورودی به برنامه اجرایی جداگانه نیاز دارد. نقشه نهایی باید تعداد لت, ابعاد هر شیشه, جهت حرکت, بخش های ثابت, محل اپراتور و نقاط زیرسازی را نشان دهد. این آماده سازی مانع تولید مجموعه ای می شود که از نظر ابعاد اسمی درست است اما در مسیر نصب یا استفاده روزانه با محدودیت روبه رو خواهد شد.
اندازه گیری دهانه ای با دیوارهای ناموازی
در دهانه کم عرض, حتی اختلاف جزئی میان عرض بالا و پایین می تواند بر حرکت چند لت تأثیر بگذارد. اندازه گیری در سه یا چند ارتفاع انجام می شود و کوچک ترین عرض قابل استفاده مبنای طراحی قرار می گیرد. شاقول بودن دیوارها و ستون ها نیز بررسی می شود, زیرا پروفیل ثابت باید بدون فشار و پیچش نصب شود. اگر کف هنوز تکمیل نشده باشد, ضخامت سنگ یا پوشش نهایی به ارتفاع محاسبات اضافه می شود. این مرحله باید پیش از سفارش شیشه انجام گیرد؛ چون تغییر چند میلی متری در محل یراق یا ارتفاع لت پس از سکوریت شدن قابل اصلاح نیست.
فضای پارک لت ها نیز باید با دقت اندازه گیری شود. در طرح یک طرفه, تمام شیشه ها در یک سمت جمع می شوند و حضور تابلو, قفسه یا دستگیره دیوار می تواند مسیر آن ها را محدود کند. در طرح دوطرفه, تقسیم دهانه و فضای هر سمت جداگانه محاسبه می شود. عرض مفید عبور پس از کسر بخش های ثابت, فریم و هم پوشانی لت ها به دست می آید. اعلام فقط عرض خام دهانه برای سفارش کافی نیست, زیرا نتیجه نهایی ممکن است کمتر از انتظار کارفرما باشد. تأیید نقشه اندازه گذاری شده, اختلاف میان تصور اولیه و بازشوی واقعی را پیش از تولید روشن می کند.
زیرسازی پیش از بسته شدن سقف و نما
اپراتور تلسکوپی باید روی شاسی مقاومی نصب شود که وزن چند لت و نیروی حرکت آن ها را تحمل کند. سقف کاذب یا قاب دکوراتیو به تنهایی تکیه گاه مناسبی نیست و شاسی باید به بخش سازه ای مهار شود. سطح اتصال ریل باید صاف و تراز باشد تا مسیرهای موازی بدون پیچش باقی بمانند. اگر زیرسازی پس از تکمیل نما انجام شود, برش پوشش, جوشکاری نزدیک شیشه و دوباره کاری اجتناب ناپذیر خواهد شد. هماهنگی میان تیم معماری, برق و نصب درب, ترتیب اجرا را مشخص می کند و از مسدود شدن محل کابل یا کاور جلوگیری می سازد.
پنهان کردن اپراتور در باکس معماری نباید دسترسی سرویس را حذف کند. کاور باید امکان باز شدن داشته باشد و فضای کافی برای خارج کردن موتور, کنترلر یا باتری باقی بماند. مسیر تهویه نیز نباید با عایق یا تزئینات بسته شود. اگر دوربین, چراغ یا تابلو نزدیک اپراتور نصب می شود, محل آن پیش از اجرا با مسیر کاور تطبیق داده خواهد شد. در پروژه فعال, شاسی و کابل کشی می توانند در زمان کم تردد آماده شوند و نصب شیشه در مرحله ای جداگانه انجام گیرد. این برنامه, اختلال ورودی را کاهش می دهد و احتمال آسیب به تجهیزات جدید را کمتر می کند.
راه اندازی چند لت و تحویل در شرایط واقعی
پس از نصب ریل, هنگرها و مکانیزم هماهنگ کننده, لت ها یکی یکی آویخته و ارتفاع آن ها تنظیم می شود. حرکت دستی اولیه باید نرم باشد و هیچ لت با کف یا شیشه کناری تماس نداشته باشد. سپس موتور و کنترلر فعال می شوند و سرعت شروع, حرکت اصلی, کاهش سرعت و زمان توقف باز تنظیم می گردند. لت ها باید با فاصله یکنواخت حرکت کنند و در انتهای مسیر بدون ضربه کنار هم قرار گیرند. اگر یکی از لت ها عقب بماند, کشش کابل یا تنظیم هنگر بررسی می شود و افزایش قدرت موتور نباید جایگزین رفع ایراد مکانیکی گردد.
تحویل پروژه در محیط خالی تصویر کاملی از عملکرد ایجاد نمی کند. سنسورها باید در حضور مشتری, نور واقعی, استندها و حرکت اطراف آزمایش شوند. عبور سریع, حرکت آهسته, توقف میان شیشه ها و ورود نفر دوم در لحظه بسته شدن, چهار سناریوی اصلی هستند. قطع برق نیز شبیه سازی می شود تا باتری اضطراری, قفل و آزادسازی دستی کنترل شوند. بهره بردار باید نحوه انتخاب حالت اتوماتیک, باز دائم, یک طرفه و بسته را بداند. ثبت تنظیمات و مشخصات قطعات در پایان, سرویس آینده را ساده می کند و امکان مقایسه عملکرد اولیه با وضعیت بعدی را فراهم می سازد.
- عرض دهانه را در چند ارتفاع و عمق ثبت کنید.
- فضای پارک تمام لت ها را در حالت باز روی نقشه نشان دهید.
- زیرسازی و کابل کشی را پیش از تکمیل نمای ورودی انجام دهید.
- حرکت دستی لت ها را قبل از افزایش سرعت موتور آزمایش کنید.
- تحویل را با تردد واقعی و آزمون قطع برق کامل کنید.
قیمت, سفارش و خدمات حفاظ سازان برای پروژه تلسکوپی
برآورد هزینه درب تلسکوپی پس از مشخص شدن تعداد لت ها و محدودیت واقعی دهانه انجام می شود. دو ورودی با عرض یکسان ممکن است به دلیل تفاوت فضای جانبی, ارتفاع شیشه, نوع فریم یا زیرسازی, ساختار متفاوتی نیاز داشته باشند. مدل یک طرفه و دوطرفه از نظر ریل و مکانیزم حرکت یکسان نیستند و طرح فریم لس نیز یراق و دقت تولید بیشتری می طلبد. نوع اپراتور, وزن شیشه, قفل, باتری اضطراری, تعداد سنسورها و دشواری حمل بر دامنه سفارش اثر دارند. کاهش هزینه از طریق انتخاب موتور ضعیف یا حذف سنسور ایمنی, ریسک توقف و خرابی را افزایش می دهد. سفارش حرفه ای باید با ارسال اطلاعات محل, بازدید, نقشه اجرایی و تأیید متریال پیش برود. حفاظ سازان در این مسیر, پیشنهاد فنی را به فضای واقعی پروژه متصل می کند تا امکانات ضروری حفظ و جزئیات غیرلازم حذف شوند.
عوامل قیمت در پروژه ای با چند لت متحرک
تعداد لت ها یکی از عوامل اصلی هزینه است, زیرا هر لت به شیشه, یراق, هنگر و بخشی از مکانیزم هماهنگ کننده نیاز دارد. افزایش ارتفاع نیز وزن مجموعه را بالا می برد و ممکن است اپراتور قوی تر یا فریم تقویت شده لازم باشد. مدل فریم دار, فریم لس, یک طرفه یا دوطرفه قطعات متفاوتی دارند. قفل الکترومکانیکی, باتری اضطراری, کارت خوان و سنسورهای گسترده نیز سطح تجهیزات را تغییر می دهند. علاوه بر محصول, وضعیت شاسی, برق رسانی, باکس دکوراتیو و امکان حمل شیشه در محل باید در برآورد اجرا دیده شوند.
برای مقایسه پیشنهادها, تنها نام درب تلسکوپی کافی نیست. مدل اپراتور, ظرفیت وزنی, نوع ریل, ضخامت شیشه, تعداد لت, مشخصات سنسورها و محدوده خدمات نصب باید در هر پیشنهاد درج شوند. گزینه ای که بخشی از زیرسازی یا تجهیزات ایمنی را حذف کرده است, با پیشنهاد کامل قابل مقایسه نیست. از سوی دیگر, افزودن امکاناتی که در سناریوی پروژه کاربرد ندارند نیز هزینه غیرضروری ایجاد می کند. راهنمای خرید واقعی باید نشان دهد هر قطعه کدام محدودیت محل را حل می کند. این ارتباط, تصمیم را از مقایسه فهرست قطعات به ارزیابی نتیجه اجرایی منتقل می سازد.
مراحل سفارش از تصویر ورودی تا نقشه ساخت
فرآیند سفارش با تصویر روبه رو و دو طرف دهانه, اندازه تقریبی, نوع کاربری و توضیح درباره حجم تردد آغاز می شود. این اطلاعات برای تشخیص اولیه جهت حرکت و تعداد احتمالی لت ها مفید هستند. سپس بازدید محل انجام می شود تا عرض واقعی, فضای پارک, تراز کف, سقف, برق و مسیر حمل بررسی شوند. نقشه ساخت پس از بازدید, ابعاد هر لت, بخش های ثابت, جهت جمع شدن, محل اپراتور و تجهیزات کنترلی را مشخص می کند. کارفرما پیش از تولید می تواند عرض مفید نهایی و شکل ظاهری ورودی را در همین نقشه ارزیابی کند.
پس از تأیید نقشه, نوع شیشه, فریم, رنگ, سنسورها, قفل و باتری نهایی می شوند. اگر زیرسازی یا اصلاح برق لازم باشد, باید پیش از تولید نهایی شیشه تکمیل گردد تا تغییر ابعاد به دوباره کاری منجر نشود. برنامه نصب نیز با وضعیت فعالیت محل هماهنگ می شود. حفاظ سازان مشخصات قطعات و حالت های کاری را هنگام تحویل ثبت می کند تا بهره بردار بداند سیستم در چه وضعیتی تنظیم شده است. این ثبت اطلاعات برای سرویس, تعمیر و سفارش قطعه جایگزین اهمیت دارد و از تصمیم گیری بر اساس حدس در مراحل بعدی جلوگیری می کند.
نگهداری و خدمات پس از اجرای دهانه کم عرض
در سیستم تلسکوپی, تغییر کوچک در حرکت یک لت می تواند نظم سایر لت ها را نیز بر هم بزند. افزایش صدا, فاصله نامساوی, عقب ماندن یک شیشه یا ضربه در انتهای مسیر باید زود بررسی شود. آلودگی ریل و فرسودگی چرخ ها حرکت را سنگین می کنند و کشش نامناسب کابل هماهنگ کننده باعث اختلاف سرعت می شود. نظافت شیشه باید بدون پاشیدن مستقیم مایع روی سنسور و اپراتور انجام گیرد. قرار دادن مانع برای باز نگه داشتن درب نیز به موتور و تسمه فشار وارد می کند و روش مناسبی برای کنترل رفت وآمد نیست.
سرویس دوره ای شامل بررسی ریل, هنگر, چرخ, تسمه, مکانیزم هماهنگ کننده, سنسور ایمنی, قفل و باتری است. فاصله سرویس بر اساس تعداد تردد, گردوغبار و ساعات کار تعیین می شود. در یک ورودی پرتردد, بازبینی منظم تر از پروژه کم استفاده ضرورت دارد. ثبت صدای غیرعادی یا زمان وقوع خطا به سرویس کار کمک می کند علت را سریع تر تشخیص دهد. استفاده از قطعات سازگار با اپراتور نیز اهمیت دارد, زیرا جایگزینی نامتناسب می تواند ترتیب حرکت لت ها را مختل کند. نگهداری صحیح, عمر سیستم را افزایش می دهد و احتمال توقف ناگهانی ورودی را کاهش می دهد.
- برای استعلام, تصویر و ابعاد تقریبی دهانه را ارسال کنید.
- پیشنهادها را بر اساس تعداد لت و مشخصات کامل اپراتور مقایسه کنید.
- تجهیزات ایمنی را برای کاهش هزینه از سفارش حذف نکنید.
- نقشه عرض مفید و جهت جمع شدن لت ها را پیش از ساخت تأیید کنید.
- سوابق سرویس و تنظیمات اولیه را برای پیگیری خدمات نگه دارید.
در این سیستم, چند لت متحرک به جای قرار گرفتن در یک مسیر, روی ریل های موازی حرکت می کنند و در حالت باز روی یکدیگر جمع می شوند. به همین دلیل, فضای پارک کوتاه تری نسبت به یک لنگه عریض لازم است. میزان افزایش بازشو به تعداد لت ها, عرض بخش ثابت و فضای جانبی بستگی دارد. محاسبه باید روی نقشه انجام شود, زیرا عرض خام دهانه با عرض مفید نهایی یکسان نیست و فریم و هم پوشانی بخشی از فضا را اشغال می کنند.
مهم ترین معیار, فضای آزاد دو سمت دهانه و مسیر واقعی رفت وآمد است. اگر فقط یک سمت برای جمع شدن شیشه ها مناسب باشد, مدل یک طرفه انتخاب منطقی تری است. در دهانه ای که دو سمت فضای کافی دارند و محور مرکزی نما اهمیت دارد, مدل دوطرفه می تواند نتیجه متقارن تری ایجاد کند. محل ستون, ویترین, پیشخوان, قفسه و تجهیزات امنیتی نیز باید بررسی شود. انتخاب جهت حرکت بدون بازدید ممکن است عرض مفید یا دسترسی سرویس را محدود کند.
تعداد لت ها, ابعاد و ضخامت شیشه, نوع فریم, مدل ریل, ظرفیت اپراتور, سنسورها, قفل و باتری اضطراری بر قیمت اثر دارند. شرایط زیرسازی, مسیر برق, دشواری حمل و زمان اجرای پروژه نیز بخشی از خدمات را تشکیل می دهند. برای مقایسه درست, پیشنهادها باید مشخصات فنی یکسان داشته باشند. حذف سنسور ایمنی یا انتخاب موتور نامتناسب ممکن است هزینه اولیه را کاهش دهد, اما احتمال استهلاک و توقف سیستم را بیشتر می کند.
تصاویر روبه رو و دو طرف ورودی, عرض و ارتفاع تقریبی, فضای آزاد جانبی, نوع کاربری و میزان تردد اطلاعات اولیه هستند. همچنین باید مشخص شود که کف, سقف و نمای اطراف تکمیل شده اند یا هنوز تغییر می کنند. در بازدید نهایی, تراز کف, شاقول دیوار, زیرسازی, برق و مسیر حمل شیشه بررسی می شوند. سپس نقشه ای شامل تعداد لت, جهت حرکت, عرض مفید, نوع فریم و محل تجهیزات آماده و پیش از تولید تأیید می گردد.
کشش نامناسب کابل یا تسمه هماهنگ کننده, تنظیم نادرست هنگر, آلودگی ریل یا فرسودگی چرخ می تواند باعث اختلاف حرکت شود. گاهی تماس شیشه با کف نیز سرعت یک لت را کاهش می دهد. افزایش قدرت موتور بدون رفع این مشکل, فشار بیشتری به قطعات وارد می کند. سرویس کار باید ابتدا مسیر مکانیکی و تراز ریل را بررسی کند و سپس تنظیمات کنترلر را تغییر دهد. ادامه استفاده در حالت ناهماهنگ می تواند فاصله لت ها و محل توقف را بیشتر به هم بزند.
عملکرد سیستم به باتری اضطراری, نوع قفل و برنامه کنترلر بستگی دارد. پروژه می تواند برای باز ماندن مسیر خروج, ادامه چند حرکت محدود یا آزادسازی دستی تنظیم شود. این تصمیم باید پیش از سفارش و بر اساس کاربری محل گرفته شود. هنگام تحویل, قطع برق به صورت عملی آزمایش می شود تا وضعیت باتری و قفل مشخص گردد. بهره بردار نیز باید روش آزادسازی دستی را یاد بگیرد و از هل دادن شیشه ها بدون خارج کردن سیستم از حالت قفل خودداری کند.
جمع بندی
انتخاب از میان 8 طرح درب اتوماتیک شیشه ای تلسکوپی عرض کم باید با مشاهده نحوه استفاده از دهانه آغاز شود, نه با انتخاب یک تصویر آماده. فضای پارک لت ها, عرض مفید عبور, ارتفاع شیشه, وضعیت کف, زیرسازی و مسیر حرکت مشتریان مشخص می کنند که طرح یک طرفه, دوطرفه, فریم دار یا فریم لس برای پروژه مناسب تر است. ریل چندمسیره, اپراتور, هنگر و مکانیزم هماهنگ کننده نیز باید با وزن تمام لت ها و حجم تردد تناسب داشته باشند. در مرحله اجرا, اندازه گیری چندنقطه ای, آماده سازی شاسی, کابل کشی و حفظ دسترسی سرویس از دوباره کاری جلوگیری می کنند. قیمت نهایی بر اساس تعداد لت, نوع شیشه, سطح تجهیزات و شرایط نصب تعیین می شود و بدون مشخصات فنی یکسان قابل مقایسه نیست. حفاظ سازان با بازدید محل, تهیه نقشه اجرایی, هماهگی تولید و تنظیم نهایی, سفارش را به محدودیت واقعی پروژه متصل می کند. برای دریافت مشاوره, ثبت سفارش و استعلام قیمت روز, تصاویر ورودی و اطلاعات تردد را ارائه دهید تا ساختار قابل اجرا پیش از تولید مشخص شود.
